Искатель повреждения изоляции КОРД-ИПИ
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Многофункциональный КОРД-ИПИ отлично справится с широким спектром задач. Он применяется главным образом для тщательного исследования изоляционного покрытия газопроводов, но способен кроме этого определять место и глубину их залегания, расположение электрических кабелей, выявлять места натекания блуждающих токов. Работая с таким устройством, оператор оперативно и точно выявит сквозные дефекты защитного покрытия газопроводов, расположенных под разными типами дорожных покрытий без непосредственного контакта с объектом контроля. Отметим, что КОРД-ИПИ реализует как контактный, так и бесконтактный способы контроля, что составляет его немаловажное преимущество. Прибор отлично справится с исследованием как только строящихся, так и уже давно эксплуатируемых объектов, позволит оперативно и грамотно выявить все имеющиеся дефекты. Однако отметим, что работать с данной моделью могут только лица, прошедшие специальное обучение и имеющие соответствующие удостоверения. Обратите внимание, что выполнять операции необходимо в спецодежде. Также оператору следует строго следовать правилам безопасности, так как в противном случае он может получить тяжелые травмы и нанести существенный вред своему здоровью.
КОРД-ИПИ представляет собой устройство, которое было разработано с учетом современных цифровых технологий. Его использование обеспечит комплексный неразрушающий контроль подземных коммуникаций, позволит детально исследовать трассу трубопровода и оперативно изучить полученные результаты. Это простое и вместе с тем многофункциональное приспособление, работать с которым будет комфортно любому специалисту. Обратите внимание на его комплектацию. По желанию заказчика она может быть расширена и дополнена дополнительными элементами и аксессуарами.
Искатель повреждений изоляции КОРД-ИПИ быстро справится с поставленными задачами и позволит эффективно выявить все имеющиеся дефекты.
Искатель повреждения изоляции КОРД-ИПИ предназначен для:
- нахождения бесконтактным и контактным способами мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых распределительных металлических газопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта;
- определения бесконтактным способом месторасположения и глубины заложения газопровода;
- определения месторасположения силовых электрических кабелей под нагрузкой;
- бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения;
- обнаружения мест натекания блуждающих токов промышленной частоты.
Индикатор повреждения изоляции КОРД-ИПИ предназначен для быстрого и качественного определения мест повреждения изоляции подземных коммуникаций. Также может быть использован как трассоискатель высокой точности для определения мест прохождения газопроводов, силовых кабелей промышленной частоты, линий связи, подземных фидеров трамвайно – троллейбусных сетей.
Специальный входной каскад прибора позволяет применять его без подключения генератора и обследовать трассу трубопровода, находящегося непосредственно под ЭХЗ, либо обследовать силовые кабели, находящиеся под напряжением.

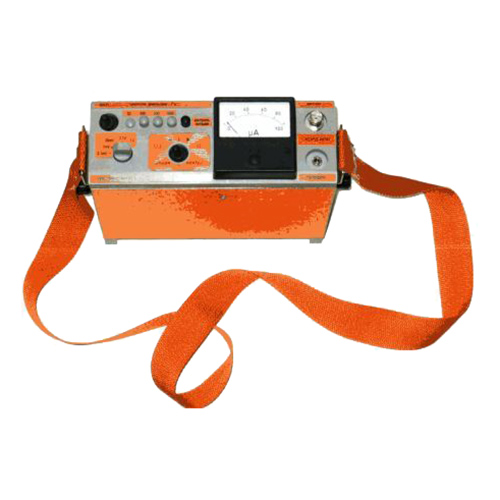

Приёмник КОРД-ИПИ выполнен в лёгком влагозащитном корпусе и предназначен для работы как по электромагнитному, так и по электрическому полю. Обладает хорошей избирательностью и наличием 4 рабочих частот, где все частоты могут быть выполнены на заказ (от 50Гц до 64кГц).
Прибор прост в эксплуатации и обладает всеми необходимыми функциями для обследования подземных коммуникаций. Индикатор предназначен для работы в полевых условиях, в частности воздействия климатических факторов У1 ГОСТ 15150 в диапазоне температур от минус 25 до 35°С и относительной влажности воздуха не более 80% при 20°С, при условии, что промерзание грунта над газопроводом (коммуникациями) не более 10 см.
Базовая комплектация
| 1. | Генератор ГИ–02 | 1 |
| 2. | Приёмник | 1 |
| 3. | Датчик индуктивный | 1 |
| 4. | Кабель соединительный 10 м | 2 |
| 5. | Штыри измерительные | 2 |
| 6. | Наушники | комплект |
| 7. | Элементы питания 1,5V АА | 6 |
| 8. | Руководство по эксплуатации | 1 |
| 9. | Свидетельство о калибровке | 1 |
| 10. | Ящик укладочный | 1 |
Полная комплектация
| 1. | Приёмник КОРД ИПИ | 1 |
| 2. | Генератор ГИ-02М | 1 |
| 3. | Аккумулятор 12В*12А/ч | 1 |
| 4. | Рамка индукционная передающая | 1 |
| 5. | Кабель питания | 1 |
| 6. | Кабель соединительный 10 м | 2 |
| 7. | Штыри измерительные | комплект |
| 8. | Поисковый контур | 1 |
| 9. | Наушники | комплект |
| 10. | Руководство по эксплуатации | 1 |
| 11. | Свидетельство о калибровке | 1 |
| 12. | Ящик укладочный | 1 |
Внимание! Производитель оставляет за собой право изменить комплект поставки.
| № | Параметр | Значение | |
| 1. | Номинальная мощность генератора, Вт | 40 | |
| 2. | Потребляемая мощность генератора, Вт | 60 | |
| 3. | Рабочие частоты генератора, Гц | 1000 (с точностью по кварцу) | |
| 4. | Частота модулятора в генераторе | 0,7 ±0,3 | |
| 5. | Сопротивление нагрузки, Ом | 1 ... 1000 | |
| 6. | Напряжение питания генератора, В | 12 | |
| 7. | Напряжение питания приёмника, В | 9..12 | |
| 8. | Чувствительность приёмника, мкВ | не хуже 2,5 | |
| 9. | Частота настройки фильтров приёмника, Гц | любые по заказу (50, 100, 300, 1000) | |
| 10. | Неравномерность коэффициента усиления приемника по частотам, не более, % | 2,5 | |
| 11. | Источник питания приемника | автономный | |
| 12. | Источник питания генератора | от аккумулятора автомобиля | |
| 13. | Время непрерывной работы приемника, ч | 48 | |
| 14. | Ось катушки | поворот 45° / 90° | |
| 15. | Габаритные размеры, мм: | ||
| приёмника | 180х65х120 | ||
| генератора | 170х95х150 | ||
| 16. | Масса, кг: | ||
| приёмника | 1,2 | ||
| генератора | 2,5 | ||
| 17. | Принимаемые частоты индуктивного датчика , Гц: | ||
| катушка сплошная | 50 ... 1000 | ||
| 18. | Ось катушки | поворот 45/90 градус | |
| 19. | Масса датчика, кг | 0,5 | |
