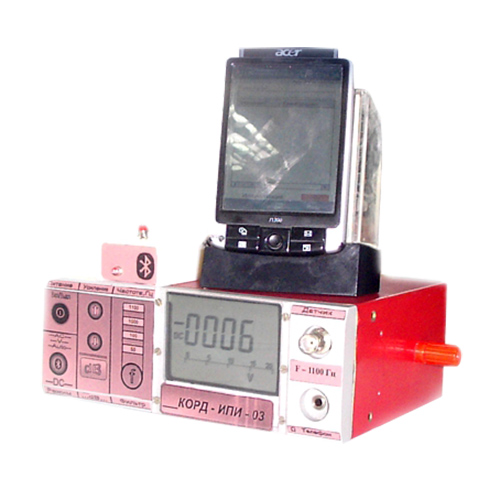

Искатель повреждения изоляции КОРД-ИПИ-03
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Цифровая модель искателя повреждений КОРД-ИПИ-03 разработана специально для профессионалов. Служит для определения разными методами (контактным и бесконтактным) сквозных дефектов защитных покрытий, регистрирует расположение подземных коммуникаций, определяет глубину их прохождения под слоем земли, обнаруживает места скопления блуждающих токов. Основным преимуществом работы с таким устройством становится возможность провести диагностические работы без вскрытия грунта, избежав таким образом значительных расходов. Универсальность модели позволяет с одинаковой эффективностью контролировать коммуникации разного назначения как уже эксплуатируемые, так и строящиеся. Контроль качества может быть проведен как по переменному, так и постоянному току.
КОРД-ИПИ-03 имеет приемник, оснащенный Bluetooth-интерфейсом. Благодаря этой особенности пользователь может сохранить и передать результаты на внешние носители, а в последующем оперативно их просматривать, корректировать, при необходимости добавлять комментарии. Обращаем внимание заказчика, что у прибора также присутствует настройка усиления сигнала, большой жидкокристаллический экран, множество режимов работы, индикатор, отображающий уровень заряда батареи. Дополнительные функции предусмотрены для обеспечения безопасности работы и удобства эксплуатации. Например, это функция защиты от случайного включения. Все устройства надежно пыле- и влагозащищены, поэтому могут быть использованы при работе в сложных условиях на открытой местности. В базовый комплект поставки входит генератор, приемник, специализированное программное обеспечение, разработанное профессионалами, наушники, а также множество дополнительных принадлежностей (кабели, батарейки и прочее).
Цифровой искатель повреждения изоляции КОРД-ИПИ-03 предназначен для:
- нахождения бесконтактным и контактным способами мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых распределительных металлических газопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта;
- определения бесконтактным способом месторасположения и глубины заложения газопровода;
- определения месторасположения силовых электрических кабелей под нагрузкой;
- бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения;
- обнаружения мест натекания блуждающих токов промышленной частоты.
Цифровой модифицированный приёмник КОРД-ИПИ-03 позволяет проводить контроль качества изоляционных покрытий газопроводов как по переменному, так и по постоянному току! Индикация измерения напряжения постоянного тока 4,5 разряда.
Приёмник КОРД-ИПИ-03 оснащён беспроводным интерфейсом Bluetooth для сохранения измеренных данных на внешние накопители информации, такие как КПК либо коммуникаторы, работающие под ОС Windows Mobile или Google Android. Это позволяет в процессе работы сохранять измеренные данные, быстро и оперативно их просматривать, редактировать и добавлять к каждому измерению комментарии. При присутствии в коммуникаторе GPS-приёмника, каждое измерение автоматически привязывается к координатам, обеспечивая тем самым привязку к местности.
Цифровой искатель повреждения изоляции КОРД-ИПИ-03 обладает следующими особенностями:
- работа по переменному току с помощью стальных измерительных штырей;
- работа по постоянному току с помощью медносульфатных электродов (метод выносного электрода);
- беспроводной интерфейс Bluetooth для сохранения измеренных данных на внешние накопители информации (КПК Windows Mobile, а также GOOGLE ANDROID);
- автоматическая регулировка усиления уровня сигнала;
- цифровой ЖК-дисплей;
- режим работы в децибелах;
- индикатор разряда батарей;
- пыле-влаго-защищённая квазимембранная клавиатура;
- защита от случайного включения прибора;
- 3 основных частоты работы плюс частота работы на заказ "F".
Модифицированный генератор ГИ–02М, входящий в комплект, включает в себя:
- 7 различных частот работы + частоту работы на заказ "F";
- внешнюю индикацию оповещения аварийных режимов работы;
- автоматическую защиту от перегрузок и КЗ;
- может совместно использоваться с приёмниками других производителей, частоты работы которых согласованы с частотами работы генератора.
Искатель повреждения изоляции КОРД-ИПИ-03 может комплектоваться нетбуками, ноутбуками, а также КПК.
- Генератор ГИ-02М;
- приемник КОРД-ИПИ-03;
- накопитель данных (Коммуникатор или КПК);
- программное обеспечение;
- индуктивный датчик;
- 2 соединительных кабеля длиной 10 метров;
- наушники;
- 6 пальчиковых батареек типа «АА»;
- руководство пользователя;
- свидетельство о калибровке;
- ящик укладочный.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Номинальная мощность генератора |
40 Вт |
|
Потребляемая мощность генератора |
60 Вт |
|
Рабочие частоты генератора |
480; 1000; 1100; 1333,3; 1450; 9920; 9980 Гц |
|
Частота модулятора в генераторе |
0,7 ±0,3 |
|
Сопротивление нагрузки |
1…1000 Ом |
|
Напряжение питания генератора |
12 В |
|
Напряжение питания приемника |
9 В |
|
Чувствительность приемника |
Не менее 2,5 мкВ |
|
Интерфейс обмена данными |
Bluetooth |
|
Диапазон измерения напряжения постоянного тока |
от -10 до +10 В с шагом 1мВ |
|
Частота настройки фильтров приёмника |
50, 100, 1000, Гц, F – частота на заказ |
|
Неравномерность коэффициента усиления приемника по частотам |
Не более 3% |
|
Источник питания генератора |
От аккумулятора автомобиля |
|
Источник питания приемника |
Автономный |
|
Время непрерывной работы приемника |
50 часов |
|
Габаритные размеры генератора |
170х95х150 мм |
|
Габаритные размеры приемника |
180х65х120 мм |
|
Масса генератора |
2,5 кг |
|
Масса приемника |
1,2 кг |
|
Принимаемые частоты индуктивного датчика |
|
|
- сплошная катушка |
50…1000 Гц |
|
- многосекционная катушка (по заказу) |
До 10 000 Гц |
|
Масса датчика |
0,5 кг |
