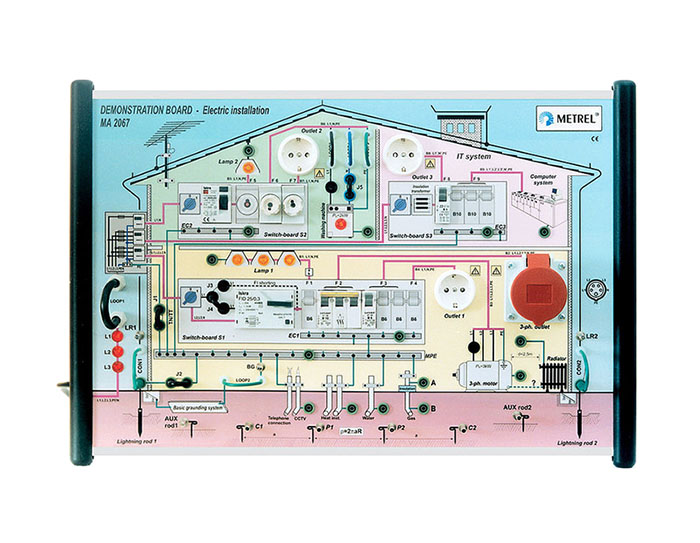

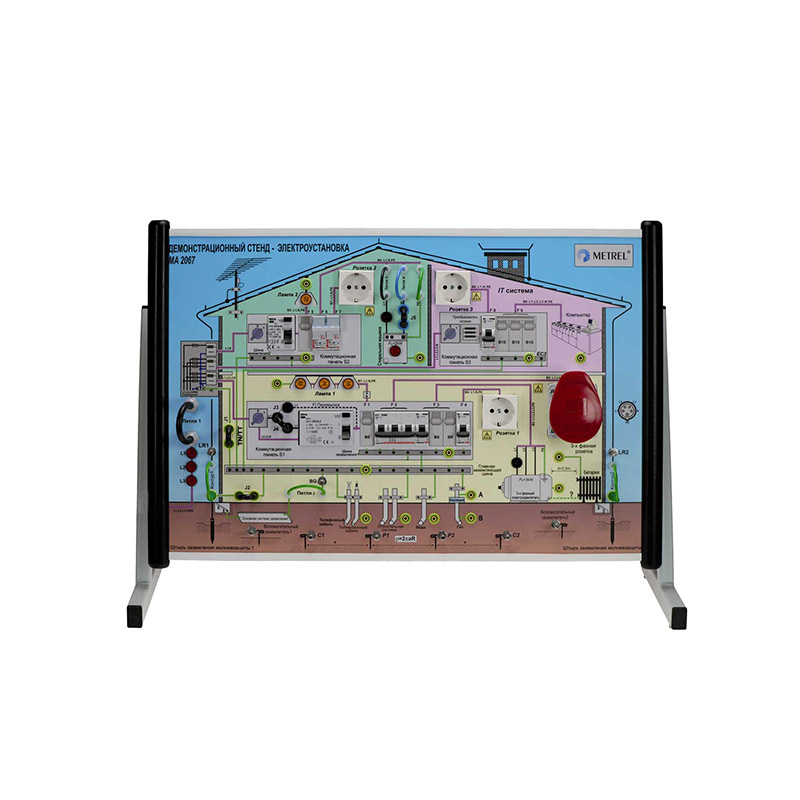

Демонстрационный стенд Metrel MA 2067

Демонстрационный стенд MA 2067 представляет собой уникальную модель электроустановки со всеми присущими ей элементами. Основным предназначением стенда является обучение студентов и слушателей различных учебных заведений навыкам работы в электроустановках до 1000В. Стенд симулирует все системы электроснабжения (TT, NT, IT) и содержит все необходимые для демонстрации измерений элементы: УЗО, предохранители, трехфазную и однофазную розетки, систему уравнивания потенциалов, систему заземления и молниезащиты и др. Стенд MA 2067 позволяет имитировать раличные неисправности и нарушения в электросети, устройствах коммутации и защиты для демонстрации их обнаружения приборами. Демонстрационный стенд отличается наглядностью, удобством и компактностью. Возможность имитировать неисправности позволяет демонстрировать с помощью Demo Board MA2067 работу контрольно-измерительных приборов, что, безусловно, может быть востребовано производителями подобной аппаратуры при проведении презентаций, выставок и других мероприятий.

Основные функции:

• обучение студентов / слушателей электротехнических учебных заведений;
• отработка практических навыков и организация целевого обучения методикам измерения параметров электробезопасности электроустановок и выявления отклонений и неисправностей в электрических цепях и оборудовании;
• демонстрация технических возможностей контрольно-измерительного оборудования и тестеров параметров электробезопасности.

Отличительные особенности:

• возможность проведения 65 различных измерений;
• демонстрация измерения полного сопротивления линии и контура;
• демонстрация проверки работоспособности УЗО и предохранителей: измерение тока и времени срабатывания, напряжения прикосновения;
• демонстрация измерения сопротивления изоляции между различными проводниками;
• демонстрация проверки непрерывности защитных проводников;
• демонстрация измерения сопротивления заземления различными методами и удельного сопротивления грунта;
• демонстрация измерения тока утечки с помощью токовых клещей;
• демонстрация измерения сетевого напряжения и частоты, а также проверки правильности чередования фаз в трехфазных системах;
• имитация 19 различных неисправностей с целью их обнаружения измерительными приборами;
• панель с переключателями неисправностей оснащена крышкой с замком, для предотвращения использования стенда некомпетентным персоналом;
• в стандартный комплект поставки входит пособие, содержащее практический упражнения для работы со стендом.
