Микро-нанотвердомер с функцией скретч-тестирования
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары

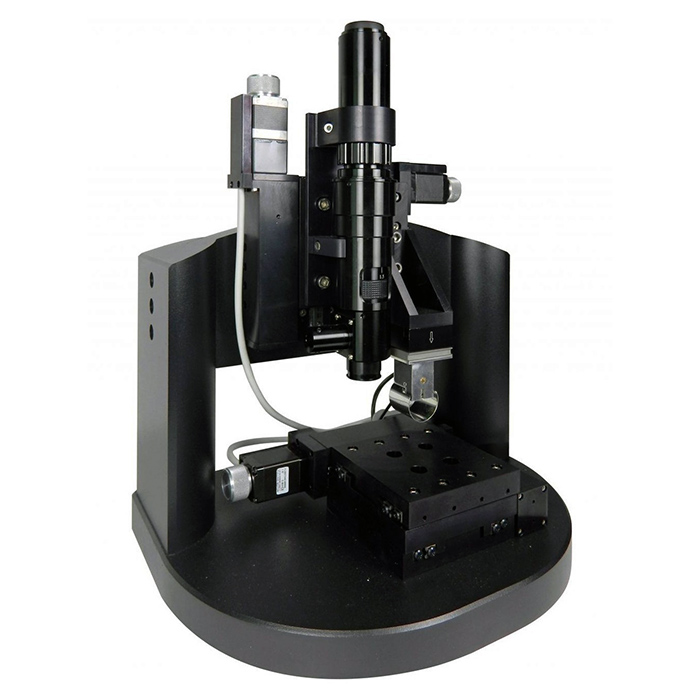

Настольный прибор для комплексного контроля и измерения механических свойств микро- и наноструктурированных материалов, тонких фольг и пленок, а также покрытий и упрочняющих слоев толщиной от 0,01 до 100 мкм. Реализует методы наноиндентирования и царапания (скретч-тест). Полностью автоматизированное выполнение измерений, моторизованный предметный столик для перемещения образца, оптический микроскоп высокого разрешения с цифровой камерой позволяют максимально упростить технологический контроль и исследования в нанометровом диапазоне.
Отличительные особенности:
- метод измерительного индентирования позволяет определять твердость по невосстановленному отпечатку путем измерения зависимости нагрузки от внедрения и обладает следующими преимуществами:
-не требует измерения размеров отпечатка оптическим микроскопом;
-позволяет измерять модуль упругости, коэффициент упругого восстановления и другие механические параметры;
- полнофункциональный метод царапания (скретч-тест) и метод измерительного индентирования реализованы на одной измерительной головке, что дает возможность проведения комплексного контроля параметров пленок, покрытий и упрочняющих слоев;
- цифровой оптический микроскоп высокого разрешения с переменным увеличением позволяет выполнять оперативный контроля полученных отпечатков/царапин в выбранной области измерений;
- наличие моторизованной системы перемещения образца (предметного столика) дает возможность проведения серии измерений в автоматическом режиме на заданном участке поверхности исследуемого образца, с целью получения большой статистической выборки результатов;
- прибор не требует применения специальных мер акустической и виброзащиты.
- Измерительная установка;
- рабочая станция;
- сменные зонды;
- cтандартные образцы твердости;
- паспорт, совмещенный с руководством по эксплуатации;
- свидетельство о поверке/калибровке;
- оптический микроскоп с переменным увеличением;
- цифровая видеокамера.
|
Диапазон прикладываемой нормальной (вертикальной) нагрузки |
До 1000 мН (~100 г) |
|
Разрешение по нагрузке |
10 мкН |
|
Диапазон измерения твердости(HIT) |
1000 ... 60 000 Н/мм2 (~100 ... 6000 HV) |
|
Диапазон измерения модуля упругости |
10 ... 1000 ГПа |
|
Диапазон перемещения индентора (макс.) |
100 мкм |
|
Разрешение перемещения индентора |
1 нм |
|
Параметры царапания (скретч-тест) |
|
|
Разрешение латеральной силы |
10мкН |
|
Максимальная длина царапины |
50 мм |
|
Система перемещения |
|
|
Размер исследуемых образцов (макс.) |
100х100х30 мм |
|
Диапазон перемещения предметного столика |
50х50 мм |
|
Шаг перемещения предметного столика |
100 нм/30 нм |
|
Цифровой оптический микроскоп х7 Zoom |
|
|
Поле зрения |
1.2X1.6 ÷ ~0.18X0.24 |
|
Оптическое разрешение |
5 мкм |
|
Цифровая камера |
5МПиксел |
|
Размеры измерительной установки |
|
|
Габариты (ШхВхГ) |
330х354х250 |
|
Масса |
21,5 кг |
Условия эксплуатации прибора и требования к образцам
Конструкция прибора разработана таким образом, чтобы минимизировать влияние внешних воздействий на измерения. Однако необходимо помнить, что прецизионные измерения в микро и нанометровом диапазоне требуют особого подхода к условиям эксплуатации прибора и подготовке образцов.
Требования к условиям эксплуатации:
- прибор должен размещаться на горизонтальной жесткой опоре, исключающей вибрации. Рекомендуется разместить прибор отдельно от рабочего места оператора;
- в рабочем помещении должны отсутствовать шум и низкочастотные вибрации;
- диапазон рабочих температур: 25+/-10 °C, влажность до 75%. Температура в помещении в процессе измерений должна меняться более чем на 1 °С (желательна система кондиционирования воздуха);
- во время измерений прибор должен быть изолирован от воздействия воздушных потоков (сквозняков, вентиляции и пр.).
Требования к образцам:
- необходимо обеспечить тщательную очистку поверхности в области измерений от всех загрязнений (включая отпечатки пальцев). Для очистки рекомендуется пользоваться спиртом или другими растворителями, не оставляющими осадка и разводов;
- при подготовке образца шероховатость поверхности в области измерений должна быть существенно меньше глубины индентирования или царапания;
- поверхность в области измерений должна располагаться горизонтально. Если образцы помещаются непосредственно на предметный стол, то их грани должны быть плоскопараллельны. В противном случае необходимо использовать специальные держатели;
- образцы должны быть жесткие. Тонкие пластины должны быть закреплены на жесткой подложке.
