Рентгеновский аппарат РПД-200
Было разработано несколько модификаций рентгеновского аппарата РПД-200: РПД-200, РПД-200 П, РПД-200 С. Рассмотрим, в чем заключаются отличительные особенности каждой модели, и что объединяет их. Одним из главных отличий являются разные типы выходов излучений. Так если для первой модификации (РПД-200) характерен боковой выход, то для второй – панорамный (РПД-200 П). Отметим также разный вес моноблоков разных моделей. Это также составляет немаловажное отличие при работе с устройствами. Понятно, что работать с более легким прибором всегда удобнее. Обратите внимание на наличие в составе РПД-200 П специализированной тележки. С ее помощью устройство перемещается внутри труб и осуществляет радиографию их внутренних швов. Преимущество так называемой “северной” модели аппарата заключается в том, что она была разработана специально для контроля в условиях повышенной влажности и низких температур окружающего воздуха. Такие аппараты способны эффективно работать в крайне жестких условиях и демонстрировать при этом точные результаты.
РПД-200 неотъемлемо включают в себя моноблоки. Так называются блоки, изготовленные из алюминия, имеющие цилиндрическую форму и заполненные специальным трансформаторным маслом. Внутри них располагаются такие элементы, как источник ВЧ-напряжения и рентгеновская трубка. Нельзя не отметить высокую надежность всех моделей, их длительное время непрерывной работы, хорошие технические характеристики.
Рентгеновский аппарат РПД-200 оснащен дистанционным пультом управления с длинным кабелем, посредством которого оператору будет удобно управлять устройством. Моноблоки устройств поставляются в специальных кейсах, предназначенных для их безопасной транспортировки. Также в базовую комплектацию аппаратов включены блок питания и управления, пульт, соединительный кабель и сигнальная лампа.
Серия переносных рентгеновских аппаратов "РПД-200" представлена двумя моделями:
- "РПД-200" (с боковым выходом излучения);
- "РПД-200П" (с панорамным выходом излучения).
Моноблоки всех аппаратов данной серии работают в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность аппаратов обеспечивается наличием режима автоматической тренировки рентгеновской трубки. Режим работы аппаратов: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности - порядка 30 минут, в зависимости от температуры окружающей среды.

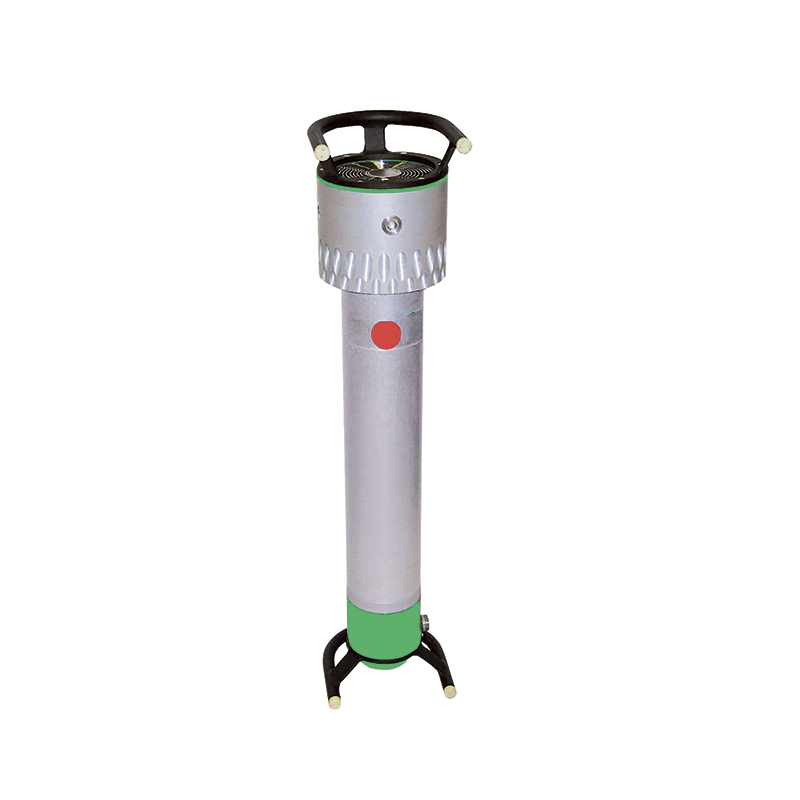

Конструктивно моноблоки данной серии представляют собой алюминиевые цилиндрические блоки, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.
БПУ представляет собой герметичный пластмассовый кейс, внутри которого находятся: лицевая панель управления с разъемами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с аппаратом производится при открытой крышке кейса.
Аппарат "РПД-200П" может иметь в своем составе специальную тележку для юстировки и перемещения аппарата внутри трубы для радиографии швов трубопроводов на трубосварочной базе (секциями по 3 трубы).
Тележка состоит из двух одинаковых узлов, монтируемых симметрично с двух концов моноблока. Каждый узел имеет 3 телескопические выдвигаемые опоры с колесами для передвижения аппарата по оси трубы.
Стандартный комплект поставки рентгеновского аппарата РПД-200:
- рентгеновский аппарат РПД-200 в футляре с амортизацией и ручками для переноски;
- блок питания и управления (БПУ) в кейсе;
- пульт дистанционного управления с кабелем длиной 50 м;
- соединительный кабель (моноблок - БПУ) длиной 10 м;
- сигнальная лампа на магнитном держателе с кабелем длиной 10 м.
Дополнительные принадлежности к рентгеновскому аппарату РПД-200:
- лазерный прицел;
- система радиоуправления аппаратом «РПД - 200 С»;
- каретка для установки аппарата «РПД-200» на трубы Ø 279 - 1420 мм;
- тележка для рентгеновского аппарата РПД;

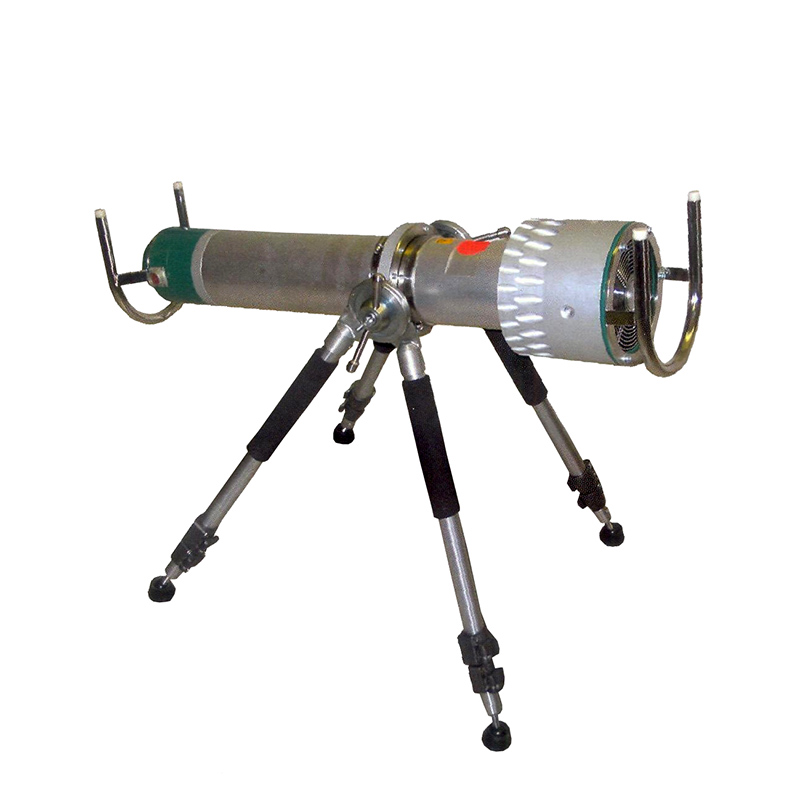

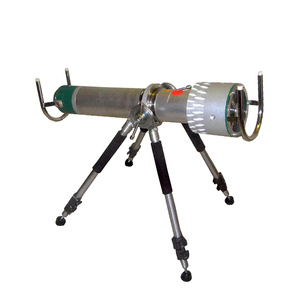

- штатив с телескопическими опорами для рентгеновских аппаратов РПД.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Наименование параметра |
Рентгеновский аппарат "РПД-200" |
Масса моноблока (для "РПД-200" ПТ - без тележки), кг |
19 |
Масса блока питания и управления, кг |
7 |
Масса комплекта кабелей (стандартная комплектация), кг |
5 |
Длина моноблока (без рукояток), мм |
803 |
Длина моноблока (с рукоятками), мм |
890 |
Диаметр моноблока (без рукояток), мм |
180 |
Габаритные размеры моноблока (с рукоятками), мм |
208 х 196 |
Размеры блока питания и управления, мм |
415х345х180 |
Диапазон установки анодного напряжения, кВ, с шагом 1 кВ |
70 ÷ 200 |
Диапазон установки анодного тока, мА, с шагом 0,01 мА |
1,0 ÷ 5,0 |
Диапазон установки времени экспозиции, с, с шагом 1 с |
1÷998 (16 мин) |
Размер фокусного пятна, мм |
2 х 2 |
Рабочая диаграмма излучения |
40° х 60° |
Максимальная анодная мощность, Вт |
1000 |
Питание - однофазная сеть переменного тока |
220 В, 50 Гц |
Тип рентгеновской трубки |
1,2 БПК 21-200 |
Диапазон рабочих температур, °С |
-10÷+40 |
Диапазон температур хранения и транспортировки, °С |
-40÷+70 |
Потребляемая мощность, Вт, не более |
1400 |
