Трассотечеискатель Успех АТГ-425.20 (Н)
Комплект трассотечепоисковый "Успех АТГ-425.20" предназначен для:
- определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора;
- определения мест повреждения кабельных линий;
- обследования участков местности перед проведением земляных работ;
- проведения работ по поиску скрытой проводки;
- обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

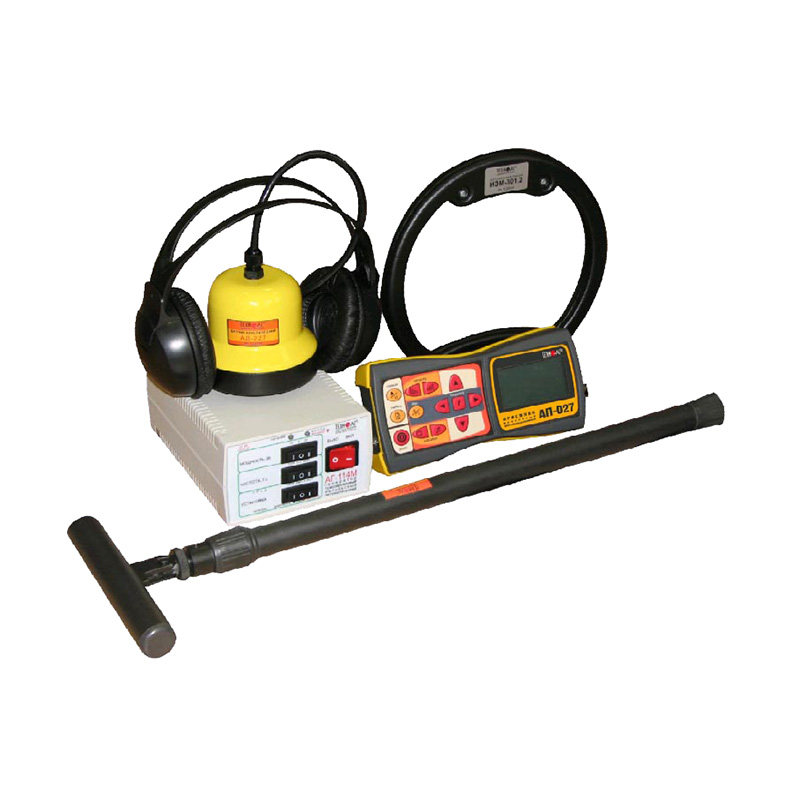

Трассотечеискатель "Успех АТГ-425.20" - универсальный многофункциональный комплект, в котором объединены три устройства:
- Трассоискатель с электромагнитным датчиком;
- Трассоискатель с акустическим датчиком;
- Течеискатель с акустическим датчиком.
Отличительные собенности:
- возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт);
- автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
- возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
Решаемые задачи:
- трассировка кабеля и определение глубины залегания;
- поиск места повреждения силового кабеля;
- поиск металлических трубопроводов и определение глубины залегания;
- поиск мест пересечения трубопроводов и кабеля;
- трассировка и контроль изоляции защитных покрытий газопровода;
- контроль изоляции защитных покрытий;
- трассировка канализационных трубопроводов;
- определение мест утечки;
- трассопоисковые приборы при работе на водопроводах.
- Приемник АП-027;
- датчик электромагнитный ЭМД-237;
- датчик акустический АД-227;
- генератор АГ-114М;
- антенна рамочная ИЭМ-301.2;
- сетевой блок питания АГ 114.02.020;
- кабель выходной АГ120.02.030;
- кабель внешнего аккумулятора АГ120.02.020;
- штырь заземления АГ110.02.030;
- держатель АП 027.00.010;
- сумка для ЭМД Чехол 53186;
- сумка для антенны Чехол 53107;
- сумка для генератора Чехол 53163;
- сумка для комплекта Чехол 53183;
- руководство по эксплуатации;
- клещи передающие* КИ-100.
*По отдельному заказу.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Генератор АГ-114М |
||||
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт |
20 |
|||
Усилитель мощности |
CLASS D КПД 80% |
|||
Частота генерации (непрерывно или импульсы), Гц
|
512, 1024, 8928, чередование 3-х частот |
|||
Допустимое сопротивление нагрузки |
любое (0...∞) |
|||
Согласование с нагрузкой |
Автоматическое |
|||
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час |
5 |
|||
Питание |
1 аккум. 12В/2,2 Ач |
|||
Габаритные размеры электронного блока, не более, мм |
190х140х80 |
|||
Вес генератора в чехле, не более, кг |
2,2 |
|||
Приемник АП-027 |
||||
ПАРАМЕТР |
ДАТЧИКИ |
|||
ЭМД/ДКИ/ДОДК/КИ |
АД |
|||
Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
|||
Вид принимаемого сигнала |
Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
||
Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50...60Гц/100...120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц. |
Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц. |
||
«Широкая полоса» (частотный диапазон) |
0,05...2,00 кГц |
0,1...2,00 кГц |
||
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
|||
Визуальная индикация |
- ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|||
Звуковая индикация |
Головные телефоны - натуральный широкополосный или отфильтрованный сигнал. |
|||
Головные телефоны -синтезированный звук ЧМ. |
- |
|||
Встроенный излучатель - синтезированный звук ЧМ. |
||||
Питание |
Напряжение 4...7В - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
|||
Время непрерывной работы, не менее |
20 часов |
|||
Допустимый диапазон температур окружающей среды при эксплуатации |
минус 20ºС...+50ºС |
|||
Класс защиты от внешних воздействий |
IP54 |
|||
Габаритные размеры электронного блока |
220 ´ 102 ´ 42 (мм) |
|||
Масса электронного блока, не более |
0,46 кг |
|||
Электромагнитный датчик ЭМД-237 |
||||
Тип преобразователя |
резонансная ферритовая магнитная антенна |
|||
Частота резонанса, Гц |
8928; 1024; 512 Гц |
|||
Тип питания |
от приемника |
|||
Коммутация резонанса |
принудительная (управляется приемником) |
|||
Датчик акустический АД - 227 |
||||
Чувствительность, V/g |
5 |
|||
Габаритные размеры прибора, не более, мм |
105х75 |
|||
Масса, не более, кг |
1,5 |
|||
Индуктивная антенна ИЭМ-301.2 |
||||
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
|||
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом |
36 |
|||
Тип корпуса |
пластмассовый, герметичный |
Принцип работы
- Режим трассопоиска
Пассивный поиск: (трассопоиск без использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.
Активный поиск: (трассопоиск с использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).
Поиск места повреждения силового кабеля: (трассопоиск с использованием генератора)
Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).
- Режим течепоиска
Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
