Кабелетрассотечеискатель с возможностью контроля качества изоляции Атлет ТЭК-120 ГАЗ-2
Снят с производства.
Кабелетрассотечеискатель предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения индукционным и акустическим методами. Наличие акустического датчика и ударного механизма позволяет проводить трассировку металлических и неэлектропроводящих трубопроводов, поиск утечек из трубопроводов и поиск мест повреждения кабеля.
Датчики контроля изоляции (ДКИ-100) и датчик-определитель дефектов коммуникаций ДОДК-100 предназначены для определения мест повреждения изоляции защитных покрытий газопроводов, систем катодной защиты тубопроводов.
Генератор мощностью 120 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.
Особенности генератора:
- возможность выбора мощности генератора в зависимости от решаемых задач (от 120 до 270 Вт);
- мультичастотный (200…10000Гц), многофункциональный прибор может комплектоваться любым поисковым приемником;
- прибор не имеет равных по качественному показателю - соотношение: мощность – ресурс – габариты – вес;
- при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
- возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;
- ограничение выходного напряжения на безопасном для человека уровне (24 В);
- возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, механизма ударного УМ-112.
Особенности приёмника АП-015:
- чрезвычайно маленькие размеры и вес приемника (помещается в руке или во внутреннем кармане куртки. Имеется крепление к поясу);
- не требует обязательного постоянного наблюдения дисплея, благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают, каким именно регулятором следует устранить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам;
- «мелодичные», приятные для слуха оператора синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы. Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уровню принятого сигнала;
- прибор позволяет осуществлять трассопоиск без применения головных телефонов, благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше – приближение, нота ниже – удаление);
- плавно регулируемый фильтр высокой избирательности позволяет при течепоиске аккуратно «отрезать» мешающие звуки без ущерба для характерных звуков искомой утечки;
- повышенная помехозащищенность (обеспечивается дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков);
- комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала;
- имеется режим «HOLD» (хранение) при котором прекращаются измерения и отключается звуковая индикация, а последние показания «запоминаются».

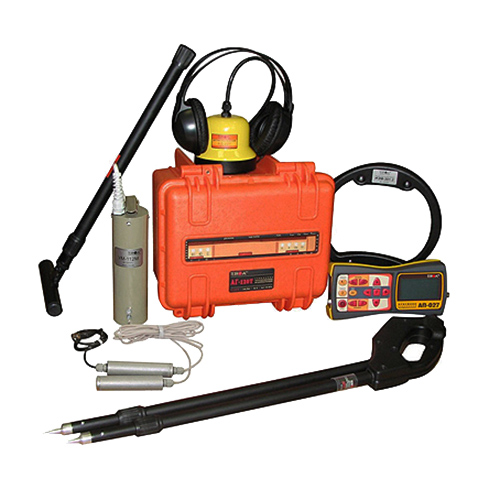

- Генератор АГ-120Т;
- приемник АП-015;
- электромагнитный датчик ЭМД-230;
- акустический датчик АД-225;
- контроля изоляции ДКИ-115;
- датчик определитель дефектов коммуникаций (ДОДК-115);
- антенна рамочная ИЭМ-301.2;
- ударный механизм УМ-112;
- головные телефоны;
- дополнительные принадлежности.
Генератор АГ-120Т
Параметр |
Значение |
Выходной усилитель мощности |
импульсный, технология CLASS D(BD), КПД > 80% |
Частоты f1, f2, f3 («постоянные») |
- выбираются пользователем в диапазоне 200…10000 Гц с дискретностью 1 Гц и заносятся в энергонезависимую память. |
Режимы генерации |
непрерывный, импульсные посылки, трехчастотный, генерация ударных импульсов |
Допустимое сопротивление нагрузки |
0…? |
Задаваемый выходной ток, А |
|
Максимальное выходное напряжение, В: |
|
Максимальная выходная мощность, не менее, Вт |
|
Согласование с нагрузкой |
- автоматическое, обеспечивающее достижение заданного выходного тока |
Источники питания |
|
Автоматические функции |
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) |
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона |
- все питающие напряжения |
Время непрерывной работы при максимальной выходной мощности, не менее, час |
|
< более, не аккумуляторов встроенных разряженных полностью зарядки> |
6 |
Габаритные размеры генератора, не более, мм |
305х270х194 |
Вес генератора, не более, кг |
12 |
Допустимый диапазон температур окружающей среды при эксплуатации |
минус 30…+45 ?С |
Класс климатической защиты |
IP54 (пылеводонепроницаемый) |
Приёмник АП-015
Параметр |
Трассопоиск |
Течепоиск |
Вид работы (трассопоиск/течепоиск) |
Определяется подключенным датчиком |
|
Центральная частота фильтра приемника, Гц |
Переключаемая. |
Плавно регулируемая в диапазоне 125…2500 |
Добротность фильтра приемника (Q) |
Не менее 80 |
Переключаемая. |
«Широкая полоса», Гц |
40…10000 |
110…2900 |
Помехозащита входа (предварительная фильтрация в усилителе датчика) |
Переключаемый резонансный фильтр. |
Полосовой фильтр. |
Максимальный коэффициент усиления электрического тракта и динамический диапазон входного сигнала, дБ |
90 |
68 |
Датчик |
Индукционый |
Пьезокристаллический |
Визуальная индикация (ЖКИ) |
Символы и значения выбираемых режимов и параметров. |
|
Цифровое значение уровня сигнала (%). |
||
MAX за период измерений |
MIN за период измерений |
|
Линейная анимация уровня сигнала (12 сегментов) |
||
Текущее значение уровня сигнала («быстрые» сегменты) |
||
Звуковая индикация (Головные телефоны – натуральный широкополосный или отфильтрованный сигнал) |
Головные телефоны -синтезированный звук (три вида) |
- |
Звуковая сигнализация |
Перегрузка на выходе датчика |
|
Максимальная выходная мощность на головных телефонах, не менее, мВт |
120 |
|
Питание |
Напряжение 2…3,5 В. Алкалиновые батереи АА 1,5 В (2шт.). |
|
Время зарядки одной пары аккумуляторов, не более, ч |
3 |
|
Время непрерывной работы от одной пары источников питания, не менее, ч |
20 |
|
Масса электронного блока, кг |
0,2 |
|
Габаритные размеры электронного блока, мм |
185 х 65 х 30 |
Электромагнитный датчик ЭМД-230
Параметр |
Значения |
Тип преобразователя |
резонансная ферритовая магнитная антенна |
Частота резонанса, Гц |
8928; 1024; 512 Гц |
Тип питания |
от приемника |
Коммутация резонанса |
принудительная (управляется приемником) |
Датчик акустический АД-215
Параметр |
Значения |
Чувствительность, V/g |
5 |
Габаритные размеры прибора, не более, мм |
105х75 |
Масса, не более, кг |
1,5 |
Датчик контроля изоляции ДКИ-115
Параметр |
Значения |
Чувствительность в различных положениях переключателя, В |
|
Частотный диапазон чувствительности, Гц |
40...10000 |
Максимально допустимое переменное входное напряжение, В |
400 |
База (расстояние между электродами в рабочем положении), не более, мм |
|
Длина штанг, не более, мм |
|
Масса, не более, кг |
0,8 |
Датчик определитель дефектов коммуникаций ДОДК-115
Параметр |
Значения |
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, мм2 |
15 |
Точность определения обрыва кабеля, м |
0,25 |
Входное сопротивление датчика, МОм |
2,4 |
Питание предварительного усилителя |
внешнее, от приёмника |
Коэффициент усиления предварительного усилителя, дБ |
40 |
Масса, не более, кг |
0,3 |
Индуктивная антенна ИЭМ-301.2
Параметр |
Значения |
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом |
36 |
Тип корпуса |
пластмассовый, герметичный |
