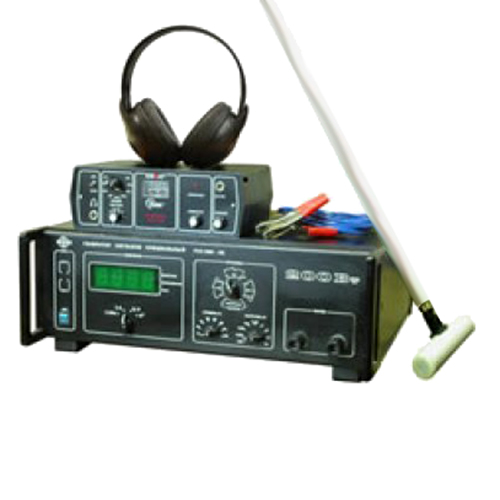

Кабелетрассотечеискатель Атлет ТЭК-200А

119 770 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 12 месяцев

Трассокабелеискатель предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Генератор мощностью 200 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

Наличие акустического датчика позволяет проводить поиск места повреждения кабеля акустическим методом и поиск утечек из трубопроводов.

Решаемые задачи:

  • трассировка кабеля и определение глубины залегания;
  • поиск места повреждения силового кабеля;
  • поиск металлических трубопроводов и определение глубины залегания;
  • поиск мест пересечения трубопроводов и кабеля;
  • трассировка и контроль изоляции защитных покрытий газопровода.

Состав комплекта:

  • генератор ГСС-200;
  • приемник АП-010;
  • акустический датчик АД-220;
  • электромагнитный датчик ЭМД-227;
  • головные телефоны;
  • дополнительные принадлежности.

Внимание! Производитель оставляет за собой право изменить комплект поставки.



Генератор ГCC-200

Выходная мощность при работе на согласованную нагрузку, не менее, Вт

200

Частота генерации, Гц

512;1024;8928

Диапазон сопротивлений согласованной нагрузки, Ом

0,25 … 8

Количество диапазонов согласования

8

Максимальная потребляемая мощность при работе на согласованную нагрузку, не бо-лее, Вт

300

Напряжение питания от сети переменного тока частотой 50 Гц, В

от 187 до 242

Габаритные размеры прибора, не более, мм

490х480х180

Масса, не более, кг

17

Приёмник АП-010

Девять режимов работы на 26 частотных диапазонах, Гц

50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП».

Общий коэффициент усиления по звуковому тракту, дБ

35

Напряжение питания, В
Тип элементов питания

9+1-2,5
6 х 1,5 В (батареи типа “С”)

Мощность, подводимая к головным телефонам, мВт

100

Потребляемая мощность, не более, Вт

0,9

Габаритные размеры прибора, не более, мм

250х90х170

Масса, не более, кг

1,5

Датчик акустический АД – 220

Чувствительность, V/g

5

Габаритные размеры прибора, не более, мм

105х75

Масса, не более, кг

1,5

Электромагнитный датчик ЭМД-227

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

8928; 1024; 512 Гц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)
