Искатель повреждений изоляции трубопроводов ИПИТ-3М
Наличие на складе:
уточняйте у менеджера
Производство:
Белгазтехника, Беларусь
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Искатель повреждений изоляции трубопроводов ИПИТ-3М отличается широкими функциональными возможностями и удобством. С его помощью специалист сможет осуществить комплексную диагностику трубопроводов, расположенных под землей, детально исследовать имеющиеся на них защитные покрытия и выявить возникшие на них сквозные дефекты. В ходе работы удастся также зафиксировать глубину, на которой залегает исследуемая трасса, точно определить ее расположение. Отметим, что данная модель предназначена для контроля объектов, изготовленных из металлов. Важнейшим достоинством прибора является бесконтактный метод работы, реализация которого помогает избежать вскрытия грунта, которое может быть затруднено в ряде ситуаций.
ИПИТ-3М имеет отличное современное исполнение. В ходе контроля вся полученная информация отображается на дисплее устройства как в цифровом, так и в графическом виде. Кроме этого, имеется звуковая индикация, которая также информирует оператора об обнаружении поврежденной трассы. Обратите внимание, что при разработке модели была задействована новейшая элементная база. Это позволило создать современный надежный прибор, обладающий немалым количеством преимуществ в сравнении с аналогами. Наличие сразу нескольких сервисных функций сделает Вашу работу комфортной, позволит экономить время выполнения контрольных операций и получать при этом надежные результаты. Отличные технические характеристики способствуют быстрому и точному решению задач.
До приобретения ИПИТ-3М ознакомьтесь с эксплуатационными характеристиками искателя. Предельно важно в процессе измерений учитывать такие величины, как прочность к механическим воздействиям, уровень защиты оболочки, а также рабочий температурный диапазон и габариты всех элементов, входящих в стандартный комплект поставки.
Искатель повреждений изоляции трубопроводов ИПИТ-3М предназначен для обнаружения мест сквозных повреждений изоляционных покрытий металлических трубопроводов без вскрытия грунта, а также для определения местоположения и глубины залегания трассы трубопровода.

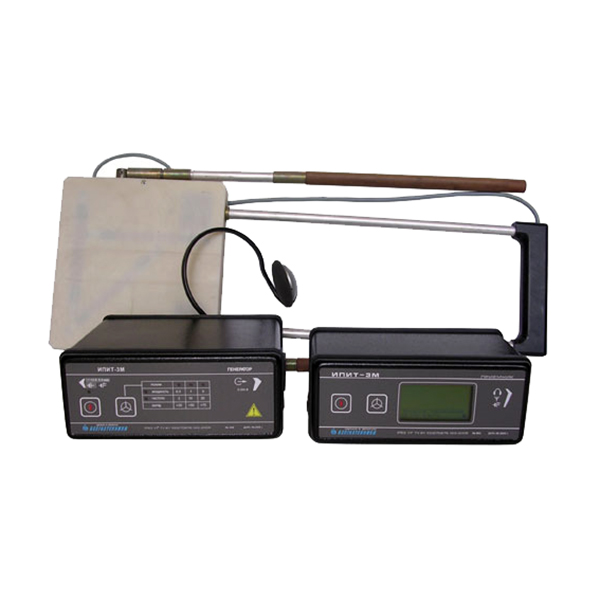

Искатель ИПИТ-3М (ИПИТ-2) комплектуется портативным генератором, заземлителем, антенным и приемным устройствами, наушниками, зарядным устройством и соединительными кабелями.
Основное достоинство прибора — это бесконтактный метод обнаружения мест повреждения. Прибор определяет место повреждения в радиусе до 0,5 м. Точное местоположение поврежденного объекта подтверждается минимальным значением на графике на экране дисплея и появлением звукового сигнала в головных телефонах.
Искатель выполнен с использованием современной элементной базы. Это позволило не только улучшить технические характеристики искателя ИПИТ-3 по сравнению с ИПИТ-2 и аналогами других производителей, но и реализовать ряд сервисных функций, которые должны присутствовать сегодня в подобных изделиях:
- автоматическая установка уровня выходной мощности генератора (три уровня 3, 10 и 30 В·А);
- защита генератора от перегрузки путем его выключения с сигнализации причины (при повторном включении генератора, если перегрузка сохраняется, то индикации наличия выходного напряжения и генератор выключается);
- запоминается значение сигнала на выходе приемника на экране дисплея;
- вывод звукового сигнала на наушники только при характерных изменениях графика на экране дисплея, т. е. привлекает внимание оператора к дисплею;
- контроль заряженности аккумуляторной батареи с предварительным предупреждением ее разряда (три раза вспыхивает светодиод «мощность») и автоматическим выключением;
- контроль зарядки аккумуляторной батареи (контроль напряжения и времени зарядки) с автоматическим выключением процесса зарядки.
В искателе ИПИТ-3М в генератор введен встроенный аккумулятор, что позволяет работать автономно при выходной мощности 10 В·А в течении 6 часов.
Технические характеристики
|
№ |
Наименование параметра |
Значение параметра |
|
1. |
Минимальная площадь обнаруживаемого повреждения изоляционного покрытия трубопровода, мм2, не более |
10 |
|
2. |
Максимальная глубина залегания исследуемого трубопровода, м |
5 |
|
3. |
Максимальный радиус локализации места повреждения изоляционного покрытия, м, не более |
0,5 |
|
4. |
Перечень частот, на которых может работать искатель повреждений, кГц |
0,3; 1; 5 |
|
5. |
Мощность выходного сигнала генератора, В·А (при внешнем источнике питания), не менее |
30 |
|
6. |
Сопротивление изоляции выходных цепей генератора, МОм, не менее |
20 |
|
7. |
Напряжение внешнего источника питания, В |
12- 14 |
|
8. |
Сопротивление изоляции выходных цепей генератора, МОм, не менее |
20 |
|
9. |
Чувствительность приемного устройства , мкВ, не более |
2 |
|
10. |
Время непрерывной работы антенного и приемного устройств без подзарядки аккумуляторов, ч, не менее: генератора (приемника) |
16 |
Технико-эксплуатационные характеристики
|
№ |
Характеристики |
Значение |
|
1. |
Скорость движения оператора при обследовании, м/с |
от 0,2 до 1,0 |
|
2. |
Прочность к механическим воздействиям |
исполнение L1 по ГОСТ 12997-84 |
|
3. |
Степень защиты оболочки |
IP53 по ГОСТ 14254-96 |
|
4. |
Климатическое исполнение |
У1 по ГОСТ 15150 |
|
5. |
Температурный диапазон, оС |
от -20 до +40 |
|
6. |
Комплект поставки |
генератор, антенное устройство, приемное устройство, наушники, техническая документация |
|
7. |
Питание |
внешний источник, встроенный аккумулятор |
|
8. |
Габаритные размеры, мм , не более: |
|
|
генератора |
200×80×170 |
|
|
антенного устройства |
1200×100×600 |
|
|
приемного устройства |
200 ×80×120 |
|
