Высоковольтные испытательные системы HPG 50 до 80-D

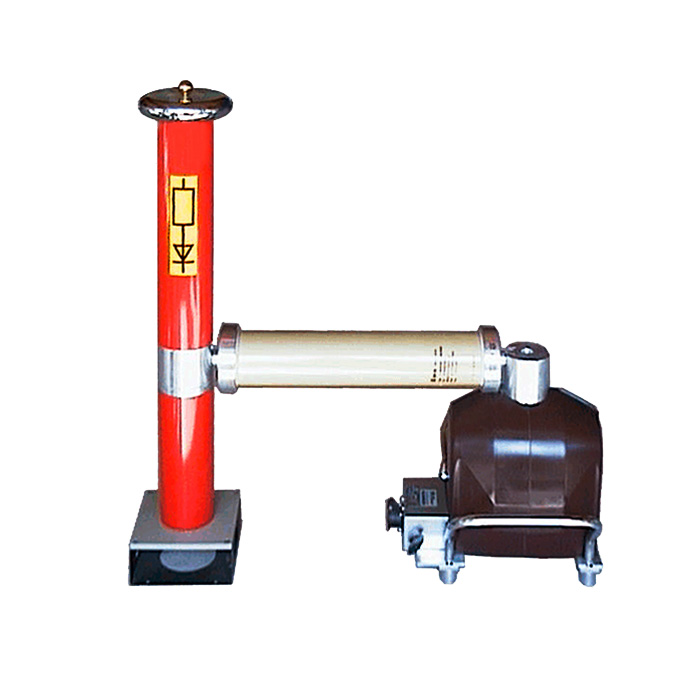

Высоковольтные испытательные системы HPG 50 до 80-D производства SebaKMT подходят для проведения испытаний переменным напряжением 50 Гц (от 35 до 58 кВэфф) и испытаний постоянным напряжением до 150 кВ*. Постоянное напряжение генерируется с помощью схемы удвоения напряжения. Испытательные системы HPG состоят из двух отдельных модулей: управляющего и высоковольтного. Данное разделение позволяет пользователю выполнять испытания на объектах без каких-либо сложностей.
Области применения:
- испытание кабелей;
- испытание распределительных устройств;
- испытание токовых трансформаторов;
- испытание элементов и составных частей распредустройств.
Линейка испытательных систем HPG:
- HPG 50-D - Испытание переменным напряжением до 35 кВэфф/ испытание постоянным напряжением до 100 кВ;
- HPG 70 / 80-D - Испытание переменным напряжением до 50 / 58 кВэфф / испытание постоянным напряжением до 140 / 150 кВ.
Ключевые достоинства:
- подходят для испытаний переменным и постоянным напряжением;
- компактные, твердоизолированные высоковольтные трансформаторы;
- отдельные высоковольтный и управляющий модули;
- постоянно регулируемое напряжение;
- мощная система: 1,2 кВА при продолжительной работе, до 3 кВА 60 мин. кратковременная работа.
|
HPG 50 H |
HPG 50 D |
HPG 70 H |
HPG 70 D |
Выходное постоянное напряжение |
50 кВ |
100 кВ |
70 кВ |
130 кВ |
Выходной ток |
14 мА |
15 мА |
15 мА |
15 мА |
Тип трансформатора |
HTR 35-1 |
HTR 55-1 |
||
Питание |
220 В / 50 Гц |
|||
Размеры |
225х370х705 |
900х1065х450 |
440х485х800 |
1000х1065х490 |
Вес |
47,5 |
94 |
75,5 |
124 |
