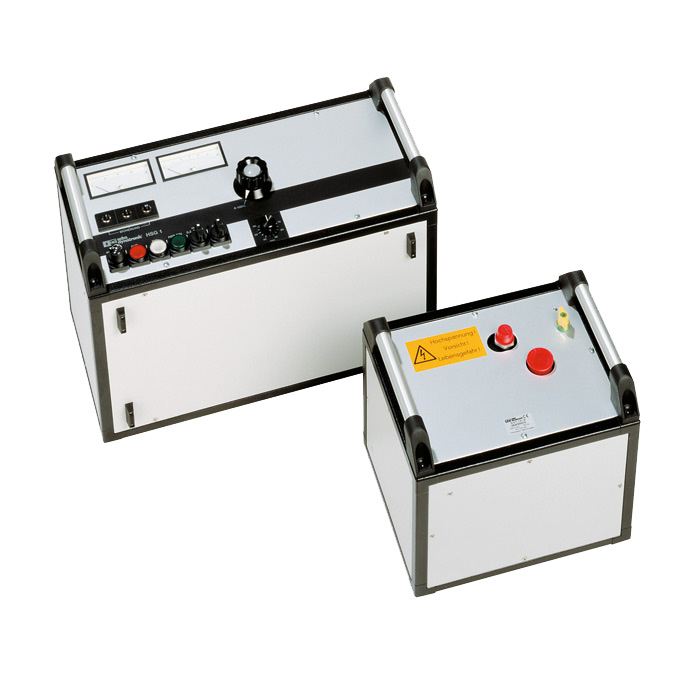

Высоковольтная испытательная установка HPG 70-K
Высоковольтная испытательная установка HPG 70-K производства SebaKMT является полностью изолированной испытательной системой для испытаний постоянным напряжением до 70 кВ.
Благодаря полностью изолированному дизайну система идеально подходит для самостоятельного использования. Высокое постоянное напряжение генерируется благодаря высоковольтному выпрямителю. Благодаря этому пульсация испытательного напряжения является очень небольшой.
Внутри высоковольтного блока находится измерительное сопротивление, позволяющее проводить прямое измерение испытательного высокого напряжения.
Области применения:
- испытание кабелей;
- испытание распределительных устройств;
- испытание токовых трансформаторов;
- испытание элементов и составных частей распредустройств.
Ключевые достоинства:
- высочайший уровень безопасности благодаря полностью изолированному дизайну;
- компатная и легкая;
- отдельные высоковольтный и управляющий модули;
- постоянно регулируемое напряжение;
- мовместим с испытательной приставкой VLF CR для испытания кабелей среднего напряжения.
- Блок управления HSG-1;
- высоковольтный трансформатор 70 кВ DC изолированный;
- штанга заземления и разрядки 70 кВ;
- комплект кабелей.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Параметр |
Значение |
Испытательное напряжение |
0–70 кВ пост. Ток |
Испытательный ток |
0–10 мА |
Индикация напряжения |
0–80 кВ (аналог.) |
Индикация напряжения |
0–10 мА (аналог.) |
Предварительная установка времени |
0–60 мин |
Потребляемая мощность |
700 ВА |
Размеры рамы блока управления |
520 x 255 x 320 мм |
Вес блока управления |
18 кг |
Размеры рамы высоковольтного блока |
320 x 255 x 255 мм |
Вес высоковольтного блока |
20,5 кг |
