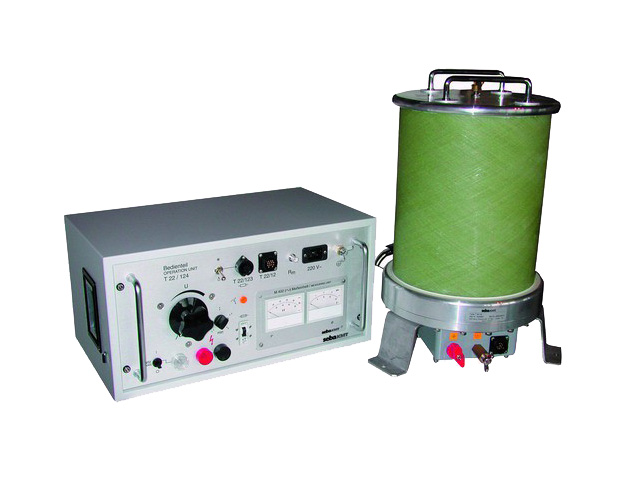

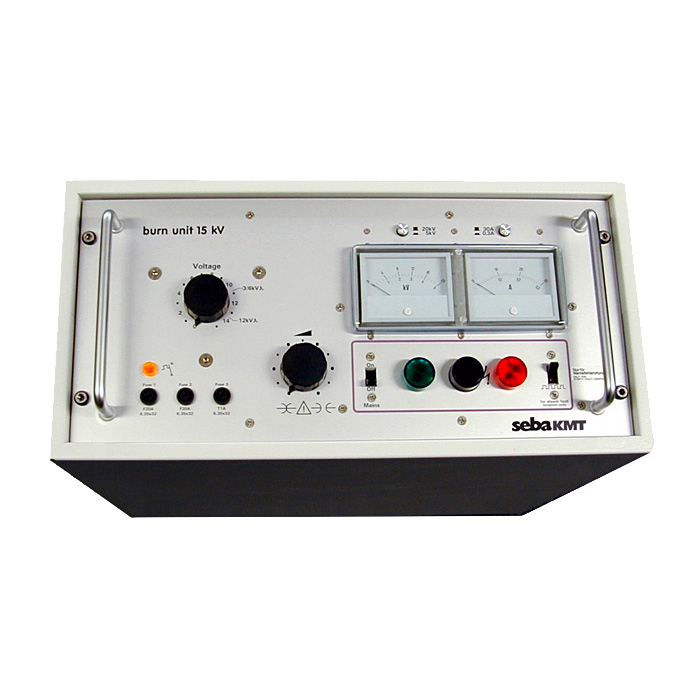

Устройство для прожига Т22/13
Устройство для прожига Т22/13 предназначено для определения мест повреждения в силовых кабелях низкого и среднего напряжения, а также в кабелях управления (контрольных кабелях). Мощный переносной прибор высокого напряжения 15 кВ производства немецкой компании SebaKMT используется преимущественно на предприятиях энергоснабжения.
Высокая выходная мощность прибора и устойчивая работа при коротком замыкании дает возможность почти во всех случаях без проблем преобразовать высокоомные и заплывающие повреждения кабелей в низкоомный параллельный шунт, а часто даже в короткое замыкание. Надежная изоляция всех частей прибора от высокого напряжения и автоматический разряд проверяемого объекта после отключения или внезапного прекращения тока обеспечивает максимальную защиту пользователя.
Прибор работает как источник энергии (тока) для определения мест повреждения в силовых кабелях и в кабелях управления. Преимущественно он используется для прожигания высокоомных и заплывающих повреждений в кабелях в сети энергоснабжения с низким и средним уровнем напряжения. Кроме этого, прибор можно использовать вместе с эхо-импульсным измерительным прибором для предварительного определения места повреждения кабеля методом затухания или импульсом (ARM) электрической дуги.
Особенности устройства для прожига T22/13:
- устойчивый к короткому замыканию;
- оснащенный современной схемой подключения для стабилизации мощности горения;
- максимальный ток горения 25 А;
- плавное регулирование напряжения горения от 0 до 15 кВ;
- указатель выходного тока и выходного напряжения;
- встроенная блокировка и разрядник;
- датчик тактовых импульсов для определения места замыкания на землю.
Питание |
200/240 В; 50 Гц (110 В, 60 Гц по запросу) |
Потребляемая мощность |
макс. 16 A – 3,5 кВА |
Выходное напряжение |
макс. 15 кВ |
Эффективный выходной ток |
300 мA |
В случае согласования |
25 A |
Защита от перегрузок для |
сетевого трансформатора, нулевых вентелей, сопротивления замыкания на землю |
Схема датчика тактовых импульсов |
для измерения заземления с зондом для измерения шагового напряжения |
Размеры (Ш x В x Г) |
548 x 585 x 254 мм (19 дюм. корпус) |
Вес |
около 57 кг |
