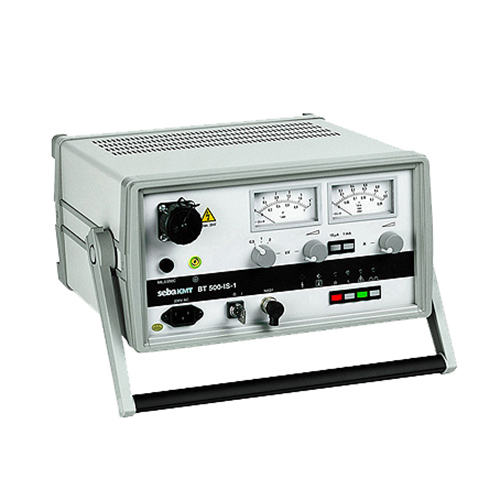

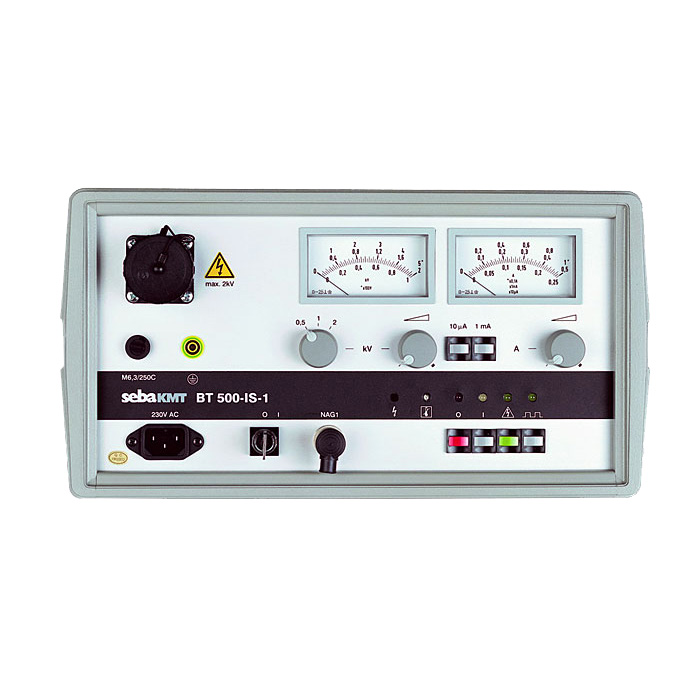

Прибор для преобразования дефектов кабеля BT 500-IS-1
Прибор для преобразования дефектов кабеля BT 500-IS-1 используется для преобразования высокоомных дефектов в низковольтных кабелях, таких как, сигнальные, управляющие кабели и кабели связи. Благодаря регулируемому выходному напряжению 0,5, 1 и 2 кВ практически невозможно превышение разрешенного для таких кабелей напряжения.
Одновременно он может использоваться как прибор для испытаний оболочки и имеет возможность подачи выходного напряжения с тактовой частотой для точного определения места повреждения оболочки. Источник напряжения с различным напряжением от 0 до 2 кВ и выходным током до 1 А располагает симметричным выходом, что позволяет осуществить подключение к выходным клеммам подключение пары жил, не находящихся под напряжением.
Достоинства:
- защита от перегрузок;
- автоматическое разрядное устройство;
- для преобразования высокоомных дефектов на сигнальных, управляющих кабелях и кабелях связи;
- низкое напряжение во избежание вреда для параллельных проводников.
Аваотйный выключатель |
NAG 1 для автономной работы |
Прибор для определения места неисправности в оболочке |
MVG 5 |
Аварийный выключатель |
NAG2 использование в комбинации с MVG 5 |
Прибор для поиска замыканий на землю |
ESG 80-2 |
Штырь заземления с измерительным проводником |
EEB |
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Мощность потребления |
700 ВА |
Сетевое подключение |
230 В / 3 A (45 / 60 Гц) |
Макс. ток прожига |
1 А |
Макс. напряжение прожига |
2 кВ |
Выход по постоянному напряжению |
500 В / 1 A |
|
1000 В / 0,5 A |
|
2000 В / 0,25 A |
Регулировка тока |
Переключатель |
Регулировка напряжения |
Переключатель |
Контроль за температурой |
|
Оповещение при опасных выходных напряжениях |
|
Диапазон температур |
|
Рабочий |
-10 °C ... +50 °C |
Складской |
-20 °C ... +60 °C |
Размеры (Ш x В x Г) |
200 x 360 x 360 мм ( без ручки) |
Вес |
ок. 9 кг |
