Трассодефектоискатель Квазар

30 000 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 12 месяцев

Комплект нахождения трасс и повреждений изоляции подземных трубопроводов и других коммуникаций «Квазар» предназначен:

  • для определения трассы металлических подземных сооружений и спутника неметаллических газопроводов;
  • для проверки целостности гидроизоляционного защитного покрытия;
  • для трассировки многих скрытых линейно протяженных сооружений из электропроводящих материалов (электрокабель, водопровод, теплотрасса).

Особенности трассоискателя:

  • компактность;
  • большая мощность сигнального генератора;
  • высокая чувствительность поискового селективного приемника.

Комплект может эксплуатироваться при температурах от –20 до +40°С и относительной влажности не более 80% при 20°С. Промерзание грунта должно при обследовании подземных объектов составлять не более 10 см.

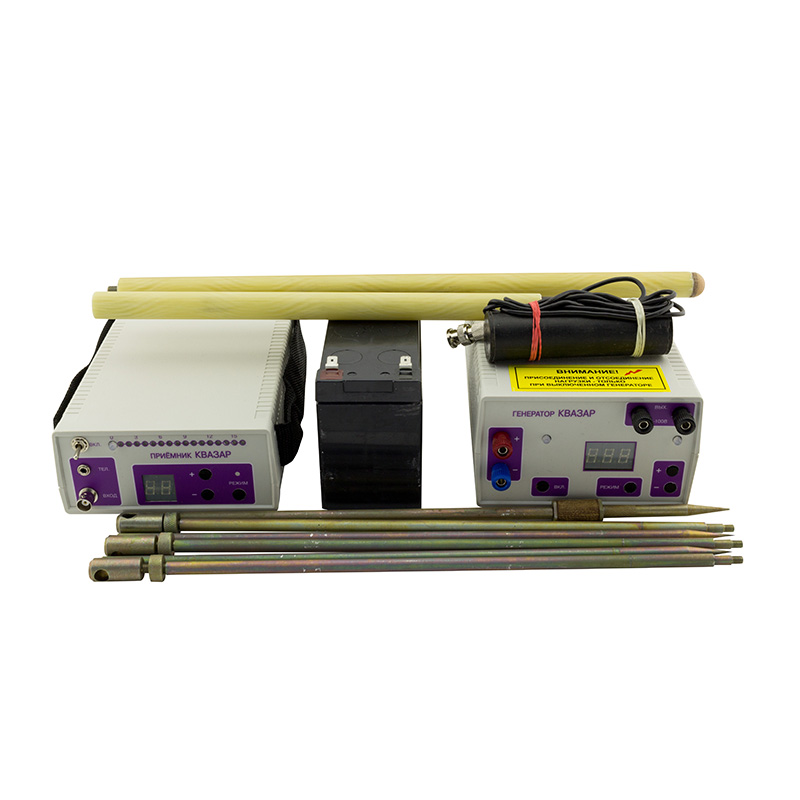

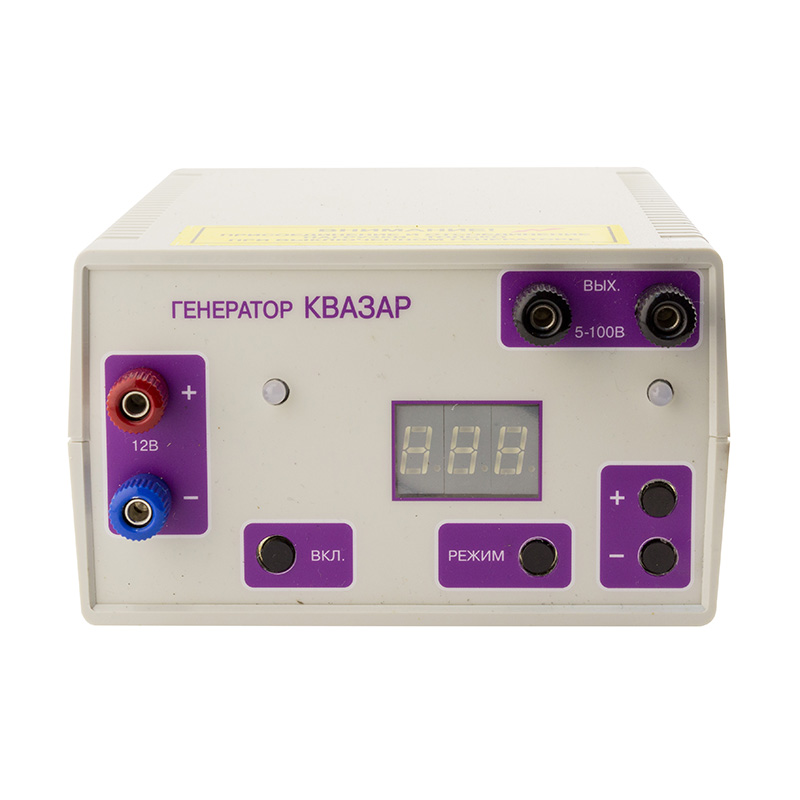

  • Генератор трассодефектоискателя КВАЗАР;
  • двойной провод для подключения генератора к источнику питания (длина 2 метра);

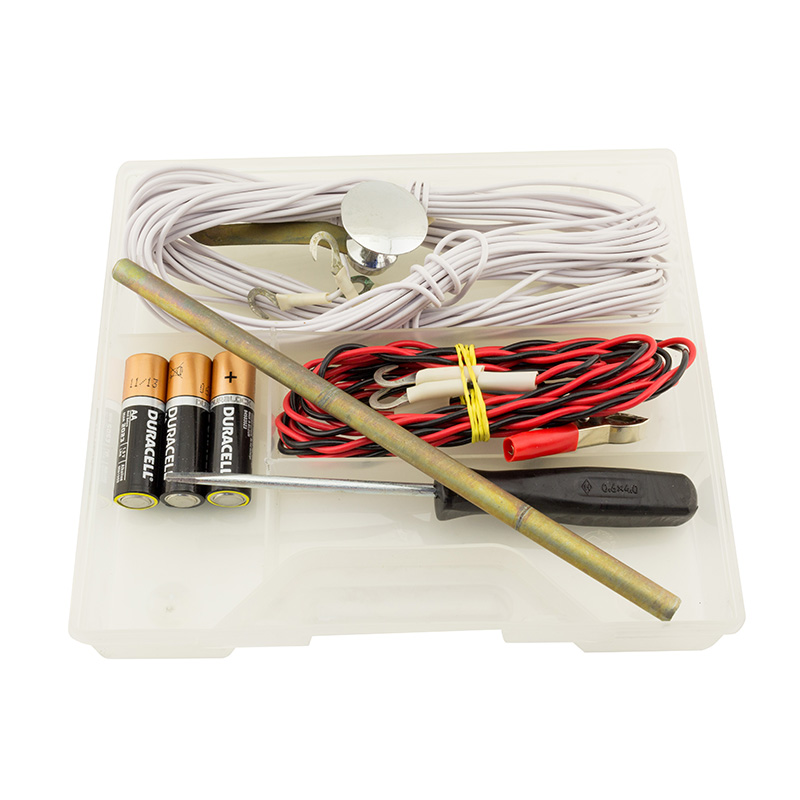

  • два провода, подключающие генератор к приборам заземления и объекту контроля (длина по 4 метра каждый);
  • контактная клипса магнитного типа;
  • штырь заземления со вставкой;

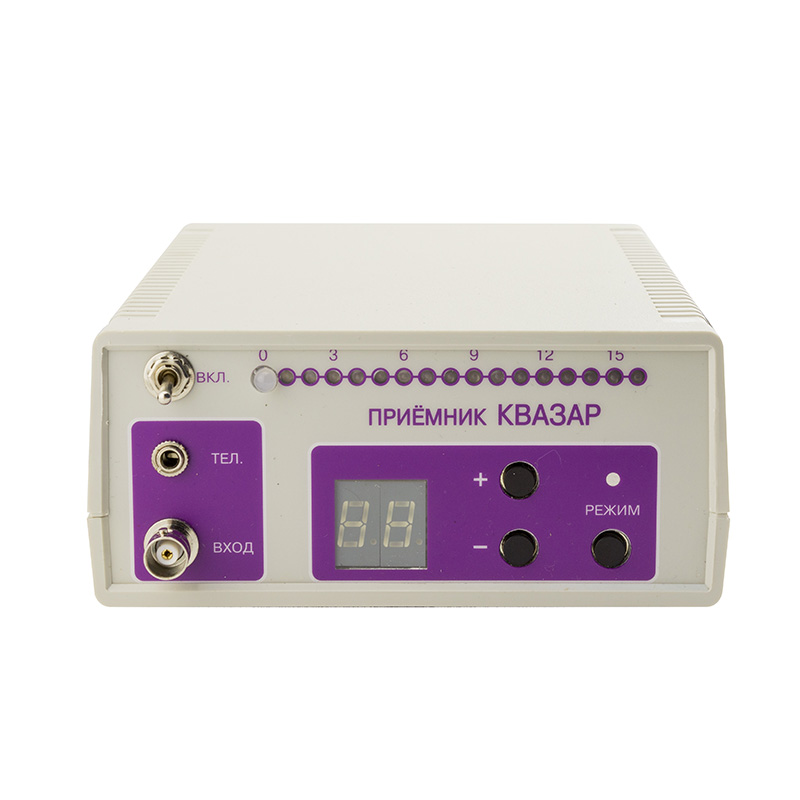

  • приемник поискового типа КВАЗАР;
  • электромагнитная антенна;

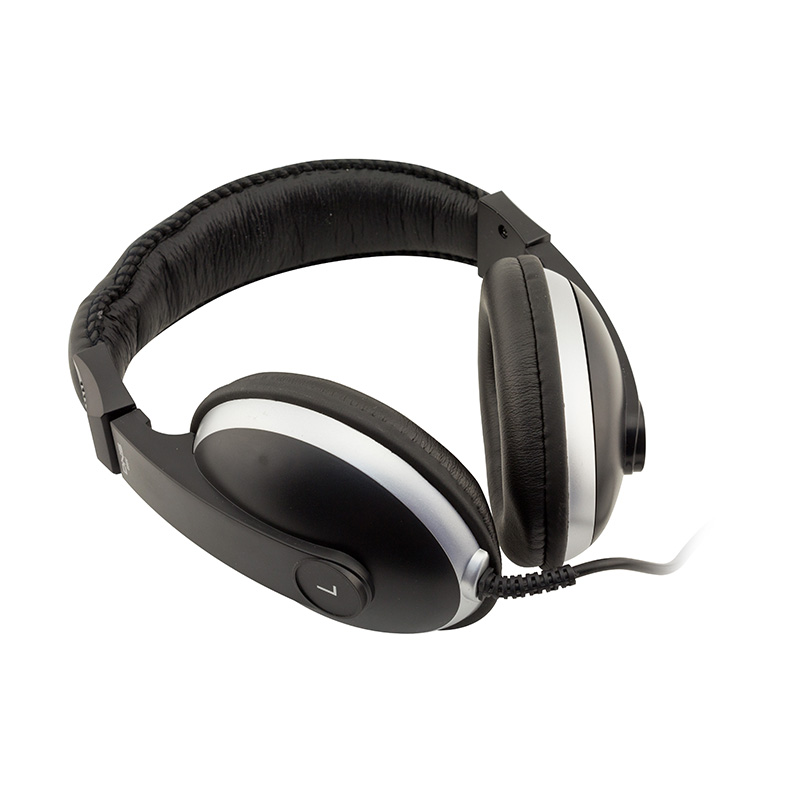

  • телефоны головного типа;

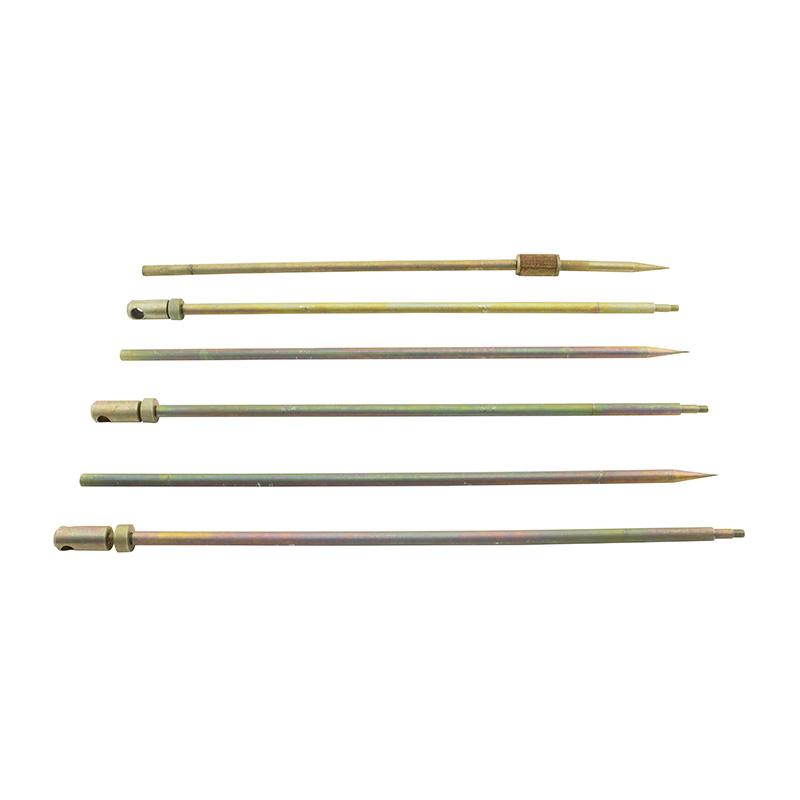

  • штырь заземления, штырь сигнальный со вставкой;

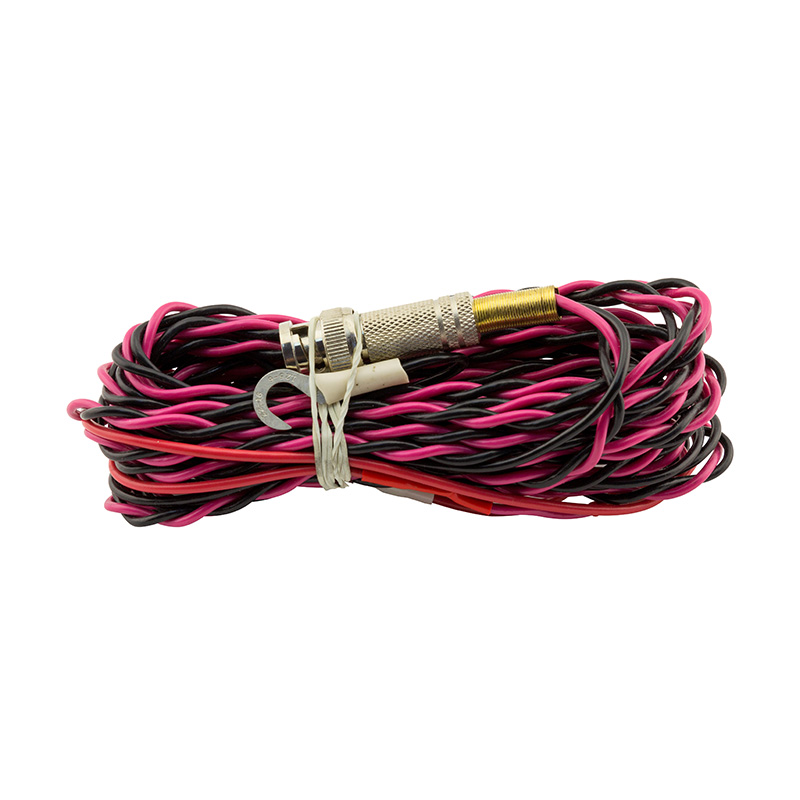

  • экранированный провод для подключения приемника к сигнальному и заземляющему штырям (длина 5 метров);
  • паспорт, руководство по эксплуатации и прочая документация;
  • футляр.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Характеристика дальности обследования искателем

От 5 до 10 км

Уровень погрешности при определении места расположения дефекта в изоляции

Не более 2%

Параметры частоты сигнала на выходе генератора

500 Гц (±0,5Гц);

1000Гц (±1Гц);

5000Гц (±2Гц)

(номинальные значения и число рабочих частот могут быть изменены по желанию заказчика)

Параметры модуляции напряжения сигнальной частоты

Импульсы с периодом повторения 1000 (±5мс), время генерации напряжения - 333±3мс

Максимум импульсной мощности на омической нагрузке в фазе генерации напряжения (частота -  1кГц,  напряжение питания - 12В)



Не менее 70Вт

Регулировка выходной мощности генератора, режим автоматического согласования нагрузки

Ступени от 0 до 100%,

По 10Вт

Максимум амплитуды напряжения в импульсе генерации

Не менее 100В
(на омической нагрузке1кОм и напряжении питания 12В)

Параметры напряжения генератора

10-15В

Внешние габариты генератора

Не более 140х80х200мм, масса – не более 1 кг

Параметры рабочих погодных условий прибора

Температура от – 20 до +40 градусов по Цельсию, относительная влажность – 98%  при температуре 20 градусов по Цельсию

Параметры центральной частоты полосы пропускания приемника

50 Гц (±0,05Гц);

100Гц (±0,01Гц);

500Гц (±0,05Гц)

1000Гц (±1Гц);

5000Гц (±2Гц)

(номинальные значения и число рабочих частот могут быть изменены по желанию заказчика)

Показатель добротности селективного устройства приемника по всем рабочим частотам

Не менее 45 единиц

Характеристика чувствительности приемника по напряжению при условии полного отклонения светящейся точки индикатора шкалы

Не менее 20 мкВ


Показатель сопротивления входного омического типа  усилителя приемника (режим обследования изоляции), не менее, МОм



Не менее 3МОм

Характеристика динамического диапазона (условие – полное отклонение стрелки шкального прибора)

Не менее 90дБ

Тип питания приемника

Три батареи типа 316, 3-5В

Параметры среднего тока приемника (при напряжении питания в 4,5В и выключенной цифровой индикации)

Не более 40мА

Внешние параметры приемника

Не более 200х140х60мм; вес без учета батарей – не более 0,3 кг

Прибор соответствует условиям ТУ 4276-014-12719185-2007, имеет сертификат соответствия ФГУП «Всероссийский научно-исследовательский институт метрологической службы», а также является дипломантом Всероссийского конкурса «100 лучших товаров России».
