Кабелетрассоискатель Атлет АГ-319 (Н)
Кабелетрассопоисковый комплект марки «Атлет АГ-319 (Н)» представляет собой один из самых лучших и современных отечественных кабелетрассоискателей.
Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора, поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Функции и решаемые задачи:
- поиск неисправностей кабельных линий в режиме «Диагностика»;
- определение положения подземных коммуникаций в режиме «Трасса» и «График»;
- прямое цифровое измерение глубины их залегания на всех рабочих частотах;
- указание направления отклонения от оси коммуникации в режиме «Трасса»;
- измерение силы тока в коммуникации;
- поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
- функция «Выбор кабеля из пучка» при помощи датчика КИ-117;
- одновременная работа со встроенными и внешними датчиками.
Особенности приемника:
- три отдельных режима «ТРАССА (КОМПАС)» «ГРАФИК» и «ДИАГНОСТИКА» позволяют оператору максимально эффективно использовать возможности прибора; два режима работы с внешними датчиками ДКИ-117, ДОДК-117, КИ-117;
- полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
- большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
- подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
- поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
- идентификация отдельных кабелей, функция «выбор кабеля из пучка»;
- одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
- расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации;
- различные режимы индикации (цифровая, график);
- встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
- корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов;
- работа в зимних условиях до – 20 °С.
Особенности генератора:
- возможность выбора частоты генерируемого сигнала;
- возможность выбора мощности генератора в зависимости от решаемых задач;
- при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
- возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;
- автоматические выключения генерации при длительном простое;
- возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.

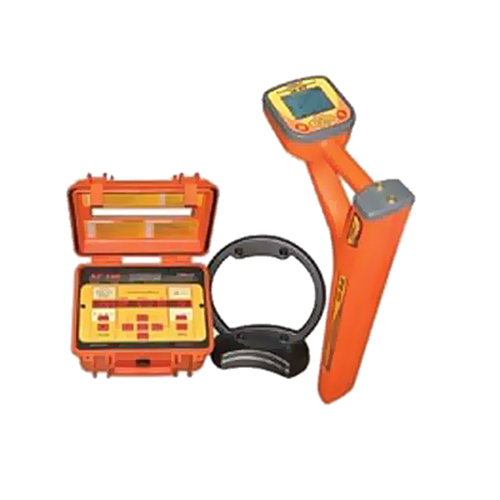

В состав кабелетрассоискателя входят:
- приемник АП-019;
- генератор АГ-120;
- индукционная антенна ИЭМ-301.2.
Дополнительная комплектация:
- индукционные клещи КИ-117;
- датчик контроля изоляции ДКИ-117;
- датчик определитель дефектов коммуникаций ДОДК-117;
- головные телефоны.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Приёмник АП-019 |
|
Центральная частота фильтра приемника (f), Гц |
Переключаемая 50(60)/ 100(120)/ 512/ 1024/ 8928 Гц |
Добротность фильтра приемника (Q) |
Не менее 100 |
«Широкая полоса» (ШП), Гц |
50…10 000 |
Подключаемые внешние датчики * |
ДКИ, ДОДК, КИ |
Определение глубины залегания |
Автоматически в режиме «ТРАССА» |
Точность определения глубины залегания |
± 5% |
Определение эффективного тока в трассе |
Автоматически в режиме «ТРАССА» |
Точность определения эффективного тока в трассе |
± 5% |
Визуальная индикация |
Графический LCD 320х240 с LED подсветкой |
Звуковая индикация |
Головные телефоны |
Встроенный излучатель |
|
Питание |
4…7В (4 элемента тип «С») |
Время непрерывной работы от одного комплекта батарей |
Не менее 20 час. |
Диапазон температур эксплуатации / хранения, °С |
-20…+60 / -30…+60 |
Степень защиты от влаги и пыли |
IP54 |
Габаритные размеры, мм |
330х140х700 |
Масса не более, кг |
2,0 кг |
Автоматический генератор АГ-120 |
|
Частоты генерируемого сигнала |
Диапазон 200...9999 |
Режимы генерации |
|
режим 1 |
непрерывный |
режим 2 |
кратковременные посылки импульсов |
режим 3 |
трехчастотный |
Выходные параметры |
|
Выходной ток |
|
максимальный в ручном режиме: |
10 |
Максимальное выходное напряжение, В |
|
- при работе в безопасном режиме |
24 |
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт |
|
- при автономном питании |
120 непрерывно и «3F» |
- с добавлением внешнегоаккумулятора 12В |
180 непрерывно и «3F» |
- от сетевого блока питания, Вт |
70 |
Допустимое сопротивление нагрузки |
любое (0…∞) |
Согласование с нагрузкой |
автоматическое |
Конструктивные параметры |
|
Габаритные размеры электронного блока (кейса), не более, мм |
305х270х194 |
Масса электронного блока, не более, кг |
12 |
Диапазон эксплуатационных температур, °С |
-30 …+60 |
