Передвижной пункт испытания кабелей TRANSCABLE 3000 70 кВ-3/S

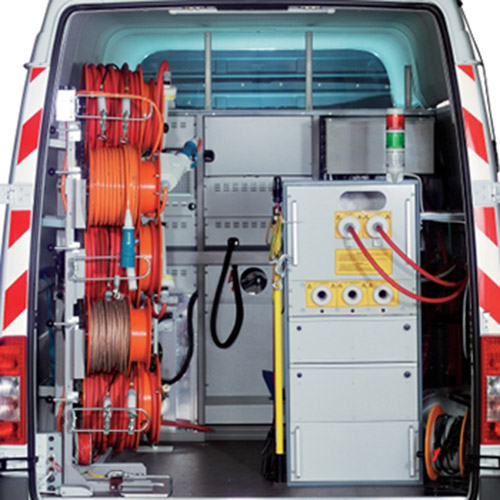

Передвижной пункт испытания кабелей TRANSCABLE 3000 70 кВ-3/S отличается от TRANSCABLE 32 кВ - 3S на уровне напряжения 70 кВ. Управление системой осуществляется с помощью полуавтоматического блока управления MGS. Устройство переключений высокого напряжения является трехфазным, с воздушной и твердой изоляцией, с защитой от прикосновений.
Особенности передвижного пункта испытания кабелей TRANSCABLE 3000 70 кВ-3/S:
- эргономичная система EURODESK;
- испытательная установка высокого напряжения PGK 70;
- генератор импульсного напряжения SSG 1100;
- эхолот IRG 3000, с поддержкой ЭВМ;
- блок связи SIM-MIM SA 32;
- блок связи импульсного тока SK 1 D;
- полуавтоматический блок управления с переключателем фазы и оборудования 70 кВ;
- акустический ресивер UL с наземным микрофоном BM;
- 3 -фазный 70 кВ выход высокого напряжения через соосный разъём высокого напряжения;
- стойка кабельных барабанов, 3-фаз. KTG M6;
- устройство разрядки EAM 70 и визуальное устройство заземления;
- перегородка из оргстекла между областью высокого напряжения и областью управления.
- контакты защитных дверей
Локализация повреждений кабелей
- Блок связи импульсного тока SK 3D для дифференциального метода импульсных токов
- Блок связь импульсного напряжения CC1 для метода затухания, также для ОНЧ
- Генератор импульсного напряжения с увеличенной импульсной энергией
- Мощный генератор частот TG 600
- Высоко эффективный трансформатор прогорания ATG
Испытание высокого напряжения
- Испытательная установка высокого напряжения PGK 70 HB и PGK 70/2.5 HB
- Генератор высокого напряжения PHG 70/80 ОНЧ
Диагностика
- Устройство измерения коэффициента затухания (тангенс дельта, TD)
- Устройство измерения частичной разрядки (PD)
На рисунке показаны потенциальные модификации
- Устройство разрядки DU 80 для испытаний и диагностики ОНЧ, 80 кВ
- Отсутствие открытого высокого напряжения в области высокого напряжения
- Защищенное устройство переключений
- Дополнительная импульсная конденсаторная батарея SZ 1000/1600
- Лампа аварийной сигнализации
- 3-х фазный кабель измерений низкого напряжения MS 50 на пластиковом барабане
- Электрический привод для кабельных барабанов
- Шкаф с выдвижными ящиками
Дополнительное оборудование:
- устройство переключений с воздушной изоляцией с открытым дизайном, не требующем обслуживания;
- развязывающий трансформатор.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
