Система PD LOC
С помощью системы PD LOC решается проблема точной локализации на смешанных кабелях (XLPE / PILC), а также при ЧР в соединительных муфтах одножильных кабелей. Как правило, точное местоположение муфт на местности неизвестно и с помощью методик звуковой частоты такие муфты локализовать не представляется возможным.
В состав системы входит импульсный передатчик PD-TX и принимающий, а также оценивающий блок TDR T 30-E PD. Он состоит из входного усилителя для обработки сигнала и блока управления в прочном корпусе.
Визуализация расстояния, на котором находится передатчик системы, происходит с помощью рефлектометра с отдельным пунктом меню, посредством дополнительного ПО для оценки ЧР.
Достоинства:
- точная локализация ЧР в смешанных кабельных линиях;
- локализация дефектных мест в соединительных муфтах одножильных кабелей;
- простые возможности подключения в полевых условиях.

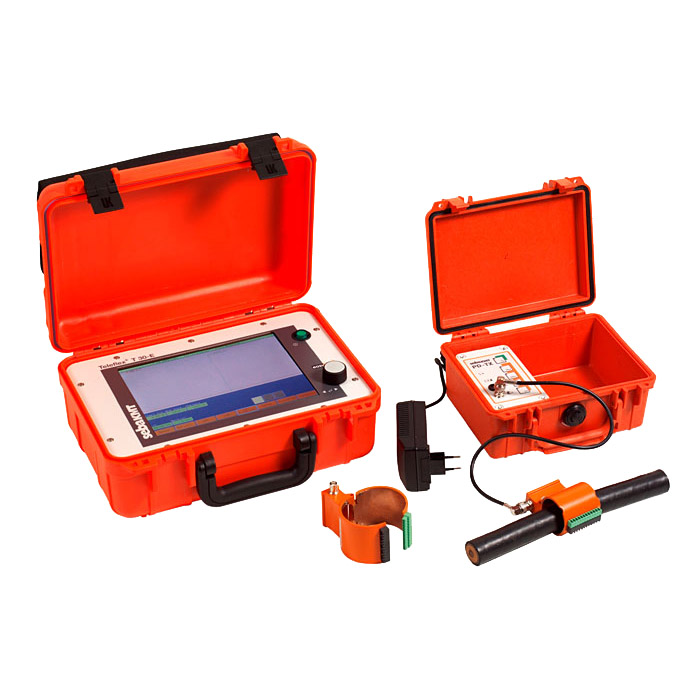

Комплектация PD LOC:
- Teleflex T30-E PD;
- комплект кабелей VL T30-E;
- зарядное устр-во от сети LG 12;

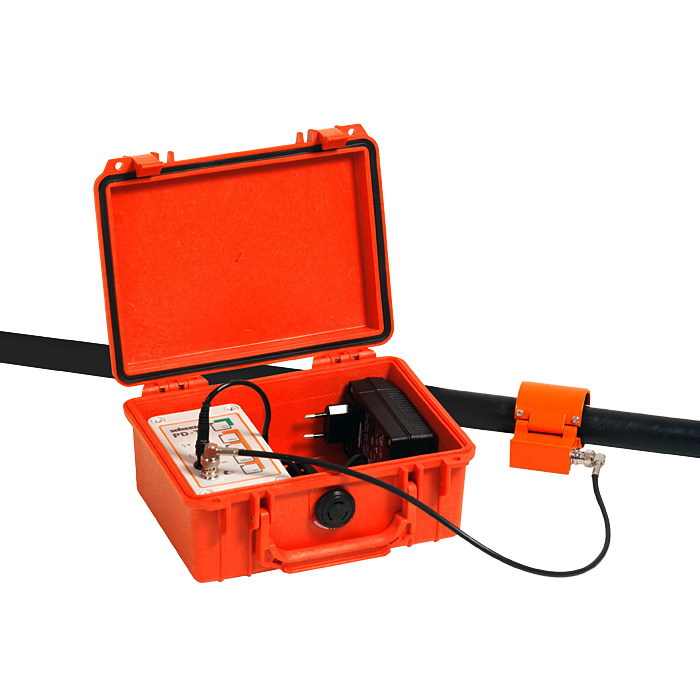

- импульсный генератор PD-TX в Pelicase;
- индуктивное устройство связи 42мм;
- BNC-кабель 75 см.
Опции:
- индуктивное устройство связи 64 мм;
- LK 12, 12 V кабель для зарядки от автомобиля.
Дооснащение комплекта T 30-E:
- импульсный генератор PD-TX;
- стыковочное устройство 42 мм;
- BNC-кабель 75 см;
- замена программного обеспечения T 30-E на T 30-E PD.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Питание |
12 В внешний/автомобильный, блок питания |
Время непрерывной работы |
около 24 ч от Li-Ion аккумулятора |
Частота повторения импульса |
3,33 Гц |
Ширина импульсов |
50 нс, 200 нс, 500 нс, 1 µс |
Амплитуда импульса |
250 В |
Импульсный ток |
200 A |
Защита выхода |
Устойчив к короткому замыканию |
Класс защиты |
IP 54 |
Рабочая температура |
-10 °C ...+50 °C |
Вес |
2 кг |
Доп.режим |
Регистратор переход. процессов для ЧР |
Индуктивное устройство связи |
|
Внутренний диаметр
|
42 мм стандартное 64 мм опция |
Разъем |
BNC |
