Дефектопоисковый комплекс Сталкер ВЛ
Дефектопоисковый комплекс Сталкер ВЛ представляет собой современное устройство отечественного производства, разработанное специально для контроля в распределительных сетях воздушных линий однофазного замыкания на землю. Обязательными элементами комплекта являются генератор, приемник и два блока согласования. К отличительным особенностям можно отнести высокий уровень помехоустойчивости, возможность использования одного генератора на две секции, определение искомых характеристик с высокой степенью точности. Подчеркнем, что данный инструмент предназначен также для выявления имеющихся дефектов изоляции. Главной особенностью при этом является то, что необходимость в отключении линии отсутствует. Поиск повреждений происходит при низких токах однофазного замыкания, что обеспечивает качество контроля. Работая с этим комплектом, оператору удастся провести диагностику изоляции, не используя при этом кабельные вставки и не прибегая к увеличению рабочего тока на землю. Таким образом, процесс дефектоскопии максимально усовершенствован, позволяет экономить время работы и избегать потерь.
Сталкер ВЛ активно применяется сегодня во многих сферах деятельности человека. Однако обратите внимание на то, насколько важно соблюдать условия эксплуатации прибора. Только в этом случае можно рассчитывать на эффективность проведения контрольных операций и получение достоверных результатов. Модель работоспособна при низких температурах, имеет надежную конструкцию, большой срок службы. Полученные данные выводятся на индикатор, с которого легко считываются оператором. Эргономичный дизайн является еще одним достоинством прибора и порадует каждого пользователя.
Современный комплекс Сталкер ВЛ относится к многофункциональным и надежным дефектоскопическим инструментам, отлично справляющимся с поставленными задачами.

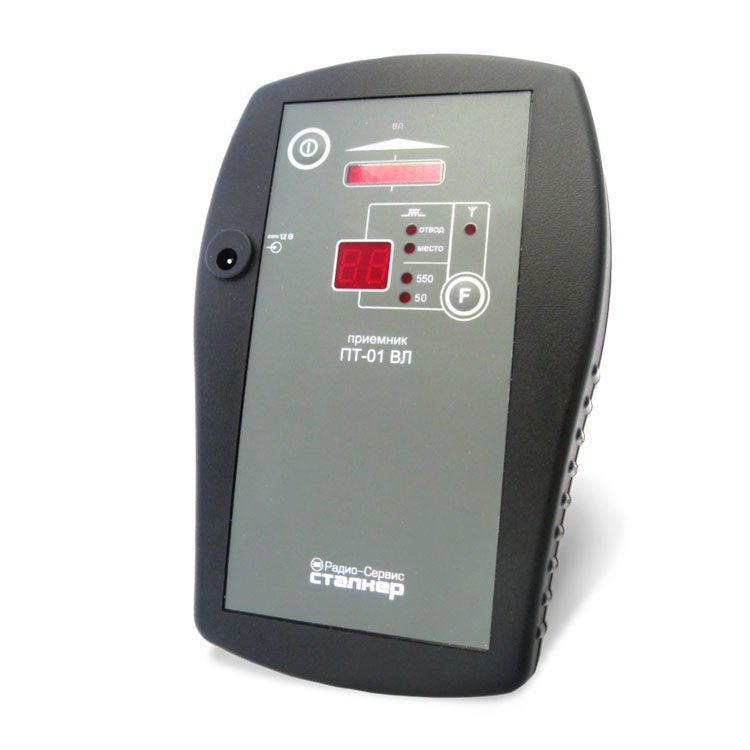

Дефектопоисковый комплекс "Сталкер ВЛ" предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств. Прибор хорошо себя зарекомендовал при диагностике ВЛ нефтяных месторождений, где энергосистема имеет большое количество "отпаек". Комплекс состоит из приёмника "ПТ-01ВЛ", генератора "ГТ-100", блоков согласования и конденсаторов. Один генератор используется на две секции шин. Генератор монтируется предпочтительно на дверцу релейного отсека трансформатора напряжения НТМИ, НАМИ. Блоки согласования и развязывающие конденсаторы на выкатной тележке ТН первой и второй секции шин. Напряжение питания генератора 220В переменного тока. При возникновении замыкания на землю включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. При поднесении приёмника "ПТ-01ВЛ" к каждой из ячейки на поврежденной линии будет максимальное значение индикации. После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние. Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.
Отличительные особенности:
- определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
- нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
- поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
- применение одного генератора на 2 секции;
- высокая помехоустойчивость.
Отличительные особенности приемника "ПТ-01ВЛ":
- запатентованный метод определения поврежденного фидера с применением генератора;
- благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
- возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”);
- функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
- малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
- диапазон рабочих температур от – 30 до + 55 º С.
Наименование |
Количество |
1. Генератор "ГТ - 100 ВЛ” |
1 |
2. Приемник "ПТ - 01 ВЛ” |
1 |
3. Блоки согласования БС-3 |
2/1* |
4. Конденсаторы высоковольтные |
6/3* |
5. Хомуты для крепления конденсаторов |
12/6* |
6. Сумка для переноски приёмника |
1 |
6. Руководство по эксплуатации на комплекс |
1 |
7. Блок питания БПН-А 12-0,5 |
1 |
8. Ni-MH аккумулятор типоразмера АА |
4 |
* - поставляются при заказе комплекса "Сталкер ВЛ” на 1 секцию.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Наименование параметра |
Значение |
|
Генератор ГТ-100ВЛ |
||
1 Выходное напряжение, не более, В |
400* |
|
2 Формируемые рабочие частоты, Гц |
Двухчастотный, основная частота 526 |
|
3 Отклонение от рабочей частоты, Гц, не более |
±1 |
|
4 Диапазон напряжений питания переменного тока (от 45 до 55 Гц), В |
от 198 до 242 |
|
5 Максимальная потребляемая мощность, не более, ВА |
150* |
|
6 Габаритные размеры, не более, мм |
370х320х135 |
|
7 Масса, не более, кг |
8,5 |
|
Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ. |
||
Приемник ПТ-01ВЛ |
||
8 Номинальные значения при работе с генератором |
526 |
|
рабочих частот, Гц при работе без генератора |
50, 550 |
|
9 Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА |
400 |
|
10 Динамический диапазон входных сигналов, не менее, дБ |
92 |
|
11 Ширина полосы пропускания для каждой рабочей частоты, не более, Гц |
по уровню минус 3 дБ |
по уровню минус 60 дБ |
9 |
24 |
|
12 Диапазон напряжений питания постоянного тока, В |
от 4,4 до 6,0 |
|
13 Габаритные размеры, не более, мм |
175x115x40 |
|
14 Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч |
7 |
|
15 Масса, не более, кг |
0,9 |
|
Блок согласования БС-3 |
||
16 Ограничение входного напряжения переменного тока, не более, В |
700 |
|
17 Габаритные размеры, не более, мм |
225x175x145 |
|
18 Масса, не более, кг |
1,5 |
Краткие технические характеристики Приемника ПТ-01 ВЛ:
- запатентованный метод определения поврежденного фидера с применением генератора;
- высокая чувствительность и избирательность приемника, обеспечивающие максимальную точность при определении места, соответствующего однофазному замыканию на землю, в разветвленных сетях значительной протяженности;
- возможность проведения эффективного поискового процесса без применения генератора при больших значениях тока однофазного замыкания на землю;
- дополнительная функция контроля наличия или отсутствия напряжения на ВЛ 6-10 кВ по электрическому полю;
- малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
- широкий диапазон рабочих температур (от– 30 до + 55 º С).
