Расходомер Portaflow 220A

240 120 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Micronics Ltd, Англия
ГосРеестр: Россия
Гарантия: 12 месяцев

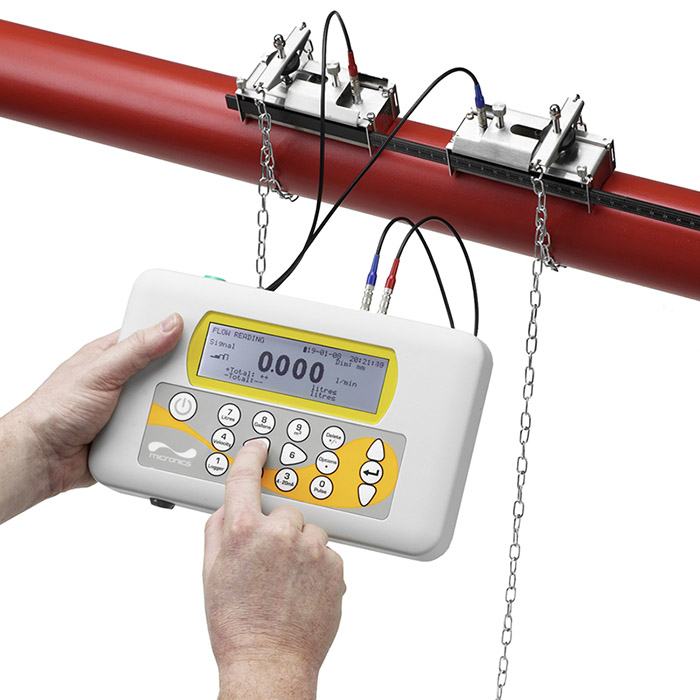

Ультразвуковой расходомер Portaflow 220A задает принципиально новый уровень измерения расхода жидкости. В данной модели реализована ультразвуковая технология определения времени передачи акустического сигнала, в результате чего искомая величина определяется максимально быстро и точно. В основе управления прибором лежит микропроцессорная система, отличающаяся широким диапазоном данных, что позволяет использовать инструмент для решения самых сложных задач. Работая с таким расходомером, специалист сможет контролировать трубы разных диаметров: от самых маленьких до больших. Кроме этого, труба может быть изготовлена практически из любого материала. Температура жидкости внутри нее может быть любой.

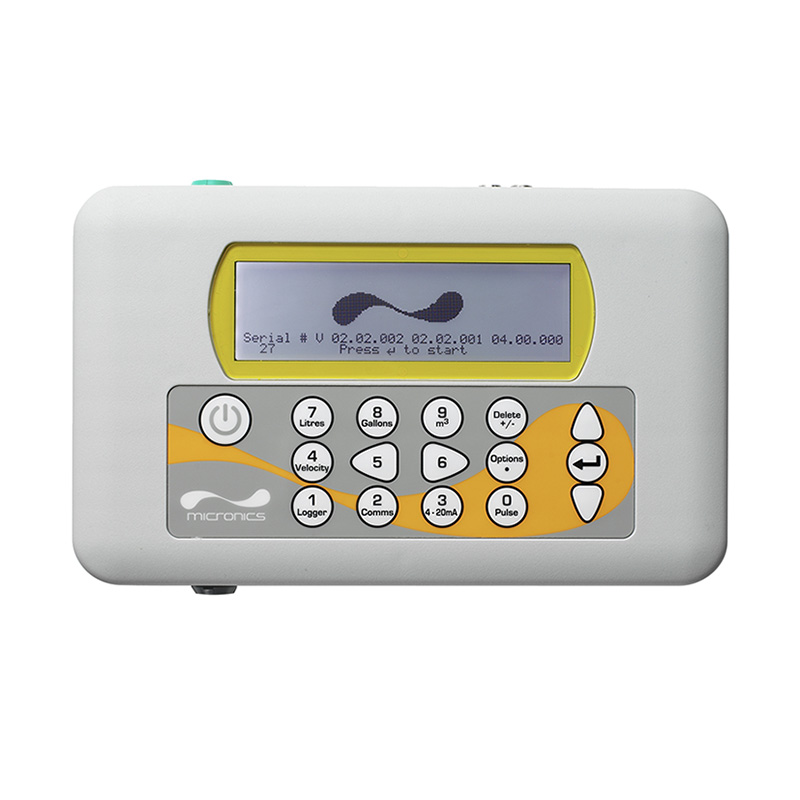

Portaflow 220A обладает современным и удобным исполнением. Обратим внимание на дисплей. Он большой, информативный, оснащен функцией подсветки. Не него выводится не только текущий результат, но и другая полезная информация. Кроме этого, прибор оснащен многофункциональной кнопочной клавиатурой. Удобные, большие клавиши позволяют оперативно управлять процессом, выводить необходимую информацию, обрабатывать данные. Представленная модель отлично подходит для непрерывного контроля сигнала и проведения комплексной диагностики.

Если Вам необходимо определить расход масел, речных или сточных вод, деминерализованной воды или других чистых жидкостей, то Portaflow 220A отлично справится с этой задачей. Компактный, удобный и производительный, он сделает Вашу работу профессиональной. Отметим, что этот инструмент работает в широком диапазоне рабочих температур, оснащен перезаряжаемой аккумуляторной батареей и аналоговым выходом. Установка устройства занимает всего лишь несколько секунд, после чего специалист сразу может приступать к измерению.

Используя ультразвуковую технологию измерения времени прохождения акустического сигнала, Portaflow 220 управляется микропроцессорной системой с использованием широкого диапазона данных, обеспечивающего возможность использования прибора при измерениях в трубах наружным диаметром от 13 мм до 1000 мм (в зависимости от модели). Трубы могут быть изготовлены почти из любого материала. Прибор способен также работать в широком диапазоне температур жидкостей.

Приборная серия Portaflow 220 имеет в своем составе две модели, работающих идентично, но рассчитанных на применение в различных диапазонах диаметров труб. Модель Portaflow PF220A может использоваться с трубами диаметром 13–115 мм.

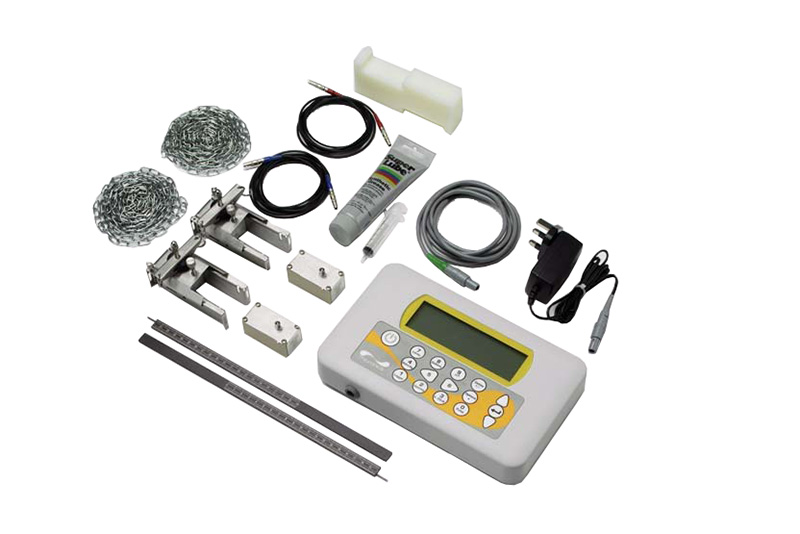

Комплектация Portaflow 220А:

  • электронный блок прибора Portaflow 220А;
  • комплект датчиков на диаметр 13…115 мм;
  • соединительные кабели;
  • кабель RS232/USB;
  • кабель аналогового выхода;
  • адаптер 220В;

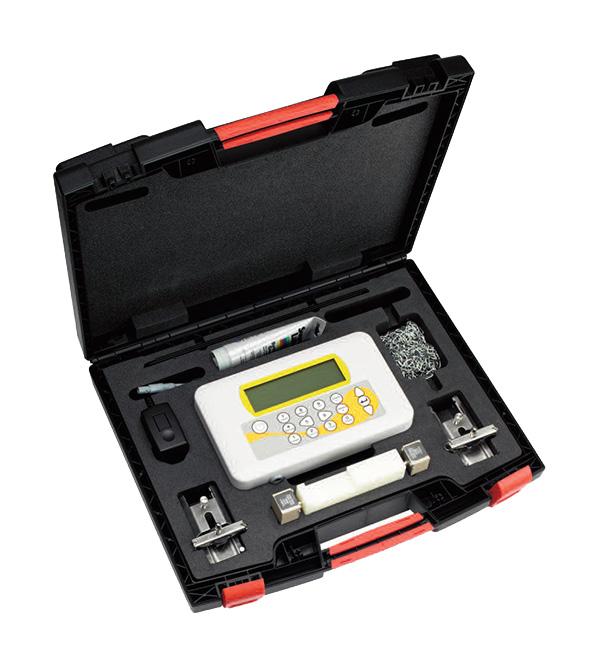

  • транспортировочный кейс;
  • руководство пользователя;
  • гарантийный талон.

Внимание! Производитель оставляет за собой право изменить комплект поставки.



Разрешение по времени

50 пикосекунд, непрерывная индикация уровня сигнала на дисплее

Диапазон скоростей потока

Минимальная скорость – 0,1 м/с, максимальная скорость – 20 м/с в обоих направлениях

Динамический диапазон измеряемой величины

100:1

Точность

От ±0,5% до ±2% от показания для расхода >0,2 м/с и внутреннего диаметра трубы >75 мм.

±3% от показания для расхода >0,2 м/с и внутреннего диаметра трубы 13-75 мм

±6% от показания для расхода < 0,2 м/с.

Повторяемость

±0,5% от измеренной величины или 0,02 м/с (выбирается, что больше)

Поправка на число Рейнольдса

Скорость потока корректируется с учетом числа Рейнольдса по всему диапазону скоростей

Время отклика

<500 мс в зависимости от диаметра трубы

Выбираемые единицы измерения расхода

Скорость – м/с, фут/с

Объемный расход – l/s (л/с), l/min (л/мин), l/h (л/час), gal/min (галлон/мин), gal/h (галлон/час), USgals/min (галлон США/мин), USgals/h (галлон США/час),
Barrel/h (баррель/час), Barrel/day (баррель/день), m3/s (куб.м/с), m3/min(куб.м/мин), m3/h (куб.м/час)

Выбираемые единицы измерения объема

l (литр), gal (галлон), USgals (галлон США), Barrel (баррель), m3 (куб.м)

Суммарный объем

12-разрядная индикация в прямом и обратном направлении

Измеряемые жидкости

Речная вода, морская вода, питьевая вода, диминерализированная вода, водно-гликолевые смеси, рабочие жидкости для гальванических систем, дизельное топливо

Допустимые материалы трубы

Любые звукопроводящие материалы, такие, как: углеродистая сталь

Допустимые размеры трубы

PF220A – 13-115 мм

PF220B – 50-1000 мм

Толщина стенки трубы

1…75 мм

Покрытие трубы

Резина, стекло, бетон, эпоксидная смола, сталь

Толщина покрытия трубы

0…10 мм

Диапазон температур стенки трубы

Температура работы датчика – от -20 до +135°С

Характеристики стандартных датчиков

Диапазон температур: -20°C...+135°C.

PF220A – тип 'A-ST' (2MHz).

PF220B – тип 'B-ST' (1MHz).

Поддерживаемые языки

Русский, Английский; Немецкий, Французский, Испанский, Итальянский, Голландский, Португальский, Норвежский

Аналоговый выход

4–20 мА, 0–20 мА, 0–16 мА

Разрешение

0,1 % от полной шкалы

Токи срабатывания аварийной сигнализации

Любой в пределах 0–26 мА

Изоляция

1500 В, оптическая

Максимальная нагрузка

620 Ом

Импульсный ТТЛ-выход

Допустимое кол-во: один оптоизолированный цифровой выход с открытым коллектором

Частота повторения импульсов

До 500 импульсов в секунду (в зависимости от ширины импульса)

Ширина импульса

500 мс для 1 импульса/сек; 5 мс для 100 импульсов/сек

Максимальный ток

150 мА

Диапазон входных напряжений

9–24 В постоянного тока

Энергопотребление

10,5 Вт

Характеристики аккумуляторной батареи

Технология

Тип HiMn

Емкость

3,8 А/час

Время работы

До 20 часов непрерывной работы с выключенной подсветкой

Время зарядки

6,5 часов

Срок службы АКБ

Более 500 циклов зарядки/разрядки

Характеристики блока питания/зарядного устройства

Изготовитель

ECOPAC, модель ECO-181WP12

Диапазон входных напряжений

90–264 В переменного тока

Диапазон частот входного напряжения

47-63 Гц

Выходное напряжение

12 В постоянного тока

Максимальный выходной ток

1,5 А

Аттестационные сведения

UL, CUL, TUV, CB & CE

Футляр для переноски прибора

Износостойкий, класс защиты IP67

Материал корпуса

Изготовлен из ABS-пластика, класс защиты IP54

Габаритные размеры прибора

264×168×50 мм

Вес прибора с батареей

1,1 кг

Дисплей

240×64 pix, ч/б, с яркой подсветкой

Диапазон рабочих температур

От -20 до +50°С

Температура хранения прибора

От -20 до +65°С

Относительная влажность воздуха

До 90% (при +50°С)

Ультразвуковой расходомер Portaflow 220 сертифицирован и включен в Государственный реестр средств измерений РФ под  №15083-06.
